与非门组成颤音电子门铃电路图

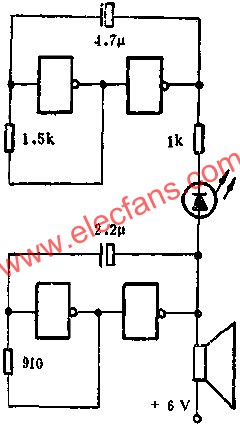

图中所示是用与非门组成象电子琴颤音一样的门铃，声音较悦耳，且有发光二极管同时闪光，比较新颖。图示线路中，与非门组成了两个多谐振荡器。其中一个产生约6HZ的颤音信号，经1K电阻和发光地极管去调制另一个音频振荡器，它们的输出直接驱动扬声器发音。改变2.2U的电容容量或910欧的电阻阻值,就可以改变音频振荡器的频率.图示线路可用TTL电路T065一块来完成.
图中所示是用与非门组成象电子琴颤音一样的门铃，声音较悦耳，且有发光二极管同时闪光，比较新颖。图示线路中，与非门组成了两个多谐振荡器。其中一个产生约6HZ的颤音信号，经1K电阻和发光地极管去调制另一个音频振荡器，它们的输出直接驱动扬声器发音。改变2.2U的电容容量或910欧的电阻阻值,就可以改变音频振荡器的频率.图示线路可用TTL电路T065一块来完成.
