与非门组成电子打靶游戏机电路图

电子发烧友 2019-01-21 游戏机

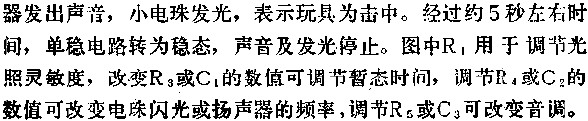

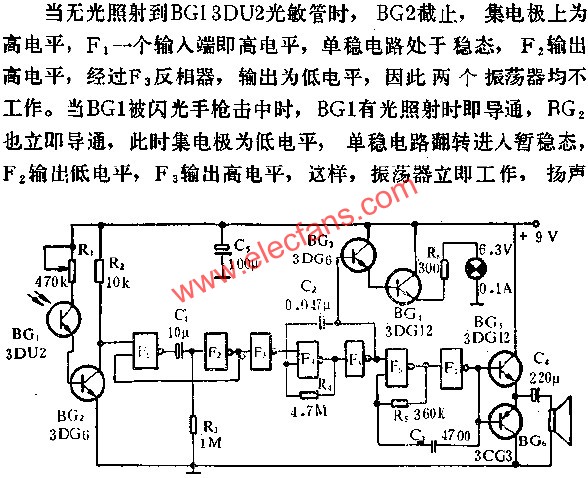

图中所示是一个电子打靶游戏机线路.图示线路F1和F2组成单稳态电路,F4和F5组成超低频振荡器,F6、F7组成音频振荡器，而F3则作为反相器使用。
