与非门组成报警器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

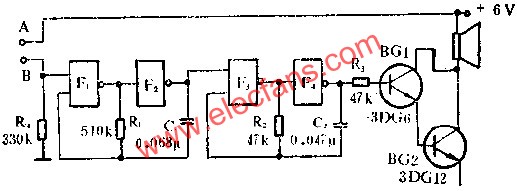

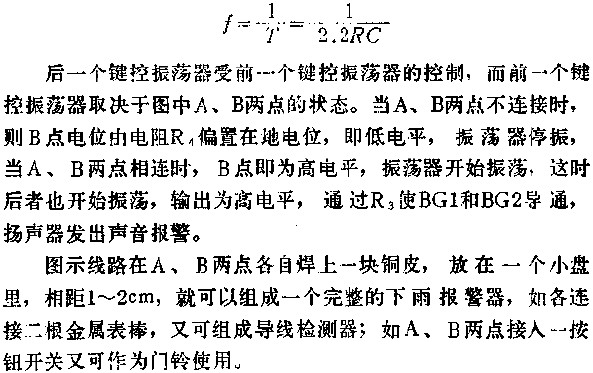

图中所示是用与非门组成的一个多用途报警器，图示线路F1、F2和R1、C1组成键控振荡器，F2、F1和R2、C2也是一个键控振荡器，其振荡频率符合下式：
