与非门组成声光节拍器电路图

来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

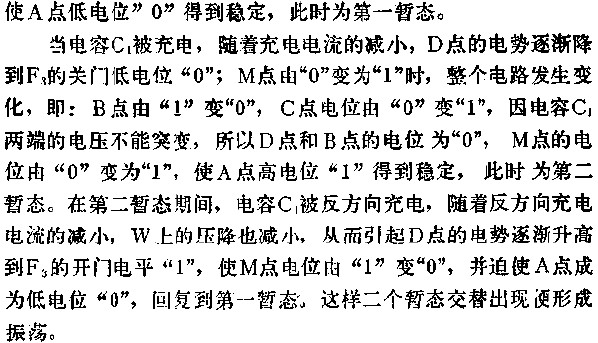

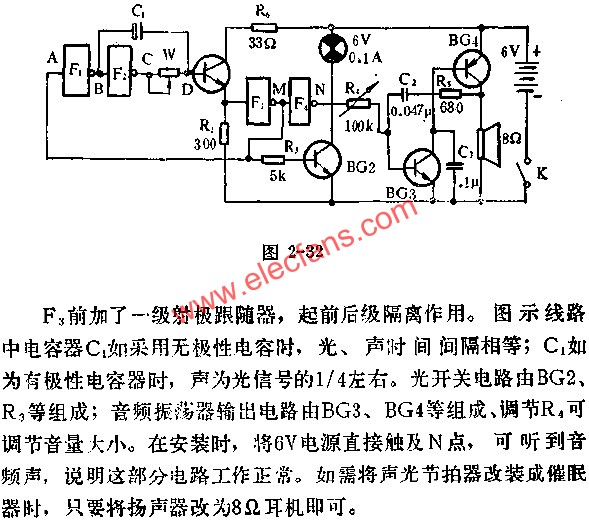

用TTL与非门和少量元件可组成一个声光节拍器，这容易启振，调节方便，声光可交替出现，图所示是声光节拍器的线路。图示线路节拍频率为5~300次/分，它由环形振荡器、光电开关和音频振荡器三个部分组成。环形振荡器由非门F1和F2组成。如A点电位由高“1”变低“0”则B点电位“0”变“1”；C点电位由“1”变“0”，因电容C1两边的电压不能突变，所以D点的势等于B点的高电压“1”，则M点电位由“1”变为“0”
