燃烧液面显示器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:28

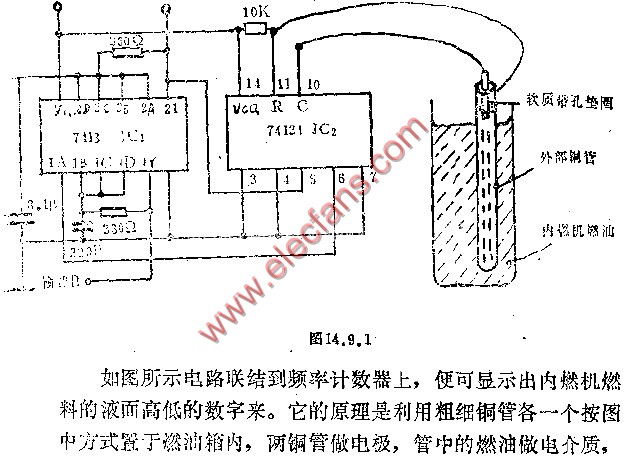

利用液面高低不同所引起的电容量的变化，去控制单稳态电路IC2的工作状态，同时CI1的一半电路A做为振荡器输出也控制IC2，而IC2经Q端输出至IC1的输入端1A，然后由B端输出接频率计数器。图中74B可用国产T1013代替，74121可用国产T1121代替。
