液位测量及其双位控制装置电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:28

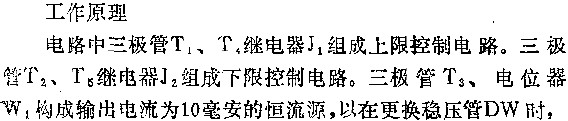

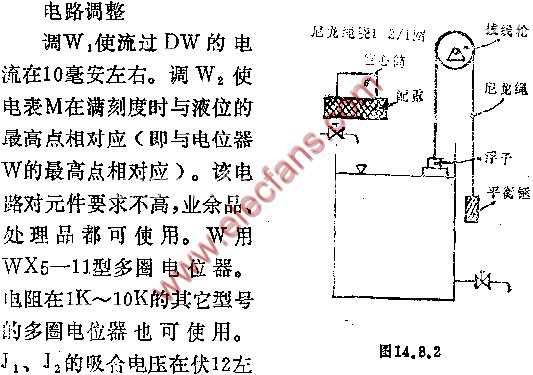

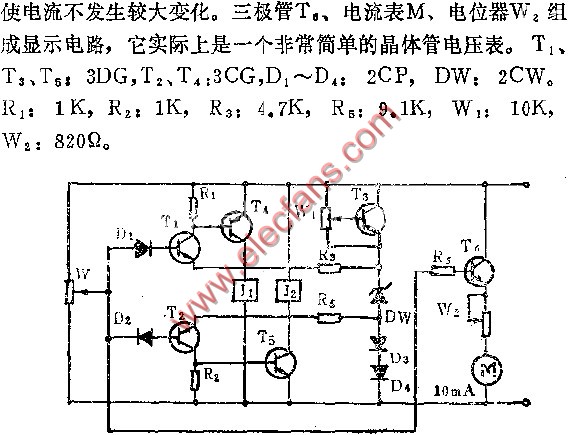

简易型号水位控制器很难解决液位显示和电蚀这两个问题。为此我们采用图14.8.1所示电路图。该电路是把浮子在水面上的上下移动转变成显示和液位显示和液位控制的。另外，该电路的一个最大的特点是通过更换稳压管DW可以很方便地改变被控液位的高度。
上一篇：燃烧液面显示器电路图
下一篇：液面高度监视器电路图
