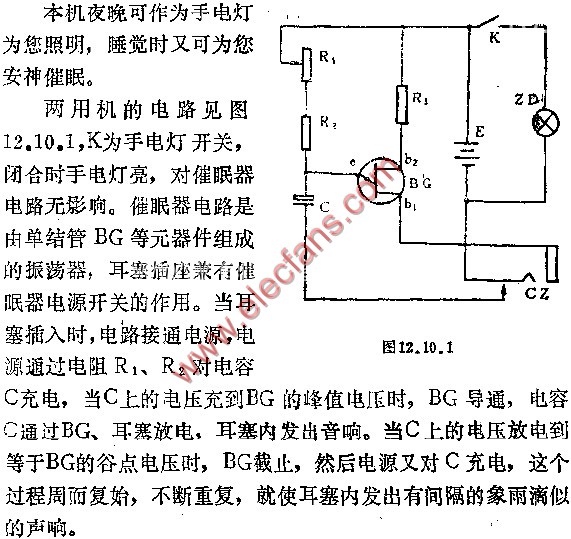

催眠手电两用机电路图
本机BG采用BT31单结管插座CZ用小型洞察一切插座，照明小电灯泡ZD用自集光小灯泡。R1用小型可变电阻器250K，R2、R3采用1/8W小型碳膜电阻，R2：30K，R3：500欧。电源E用两节五号电池3V，耳塞机采用8欧的低阻耳塞。C：30UF/3V。

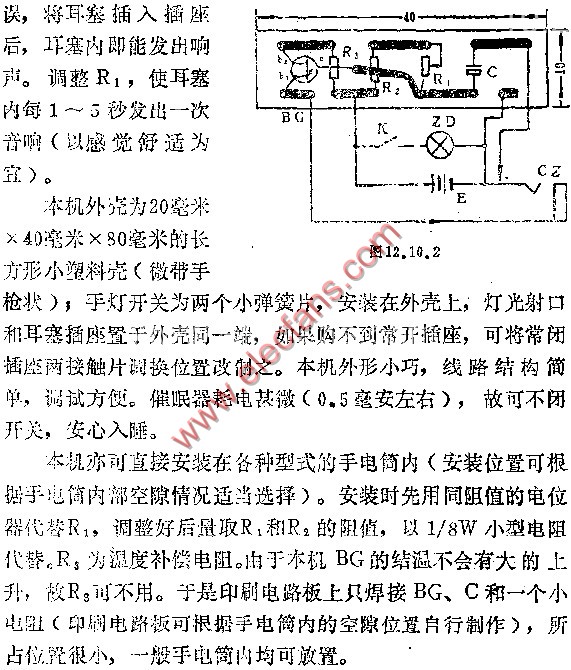

两用机的印刷线路板见图12.10.2。调试时先将手灯电路调装好，再调试催眠器电路。一般元器件选择及电路焊接无
本机BG采用BT31单结管插座CZ用小型洞察一切插座，照明小电灯泡ZD用自集光小灯泡。R1用小型可变电阻器250K，R2、R3采用1/8W小型碳膜电阻，R2：30K，R3：500欧。电源E用两节五号电池3V，耳塞机采用8欧的低阻耳塞。C：30UF/3V。
两用机的印刷线路板见图12.10.2。调试时先将手灯电路调装好，再调试催眠器电路。一般元器件选择及电路焊接无
