数显“母子钟”电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:29

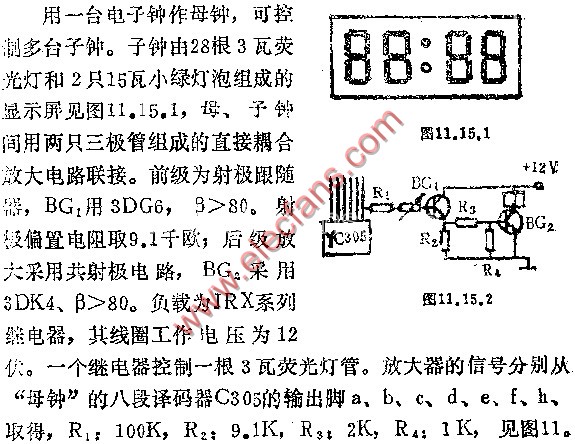

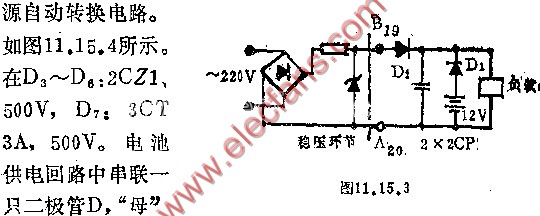

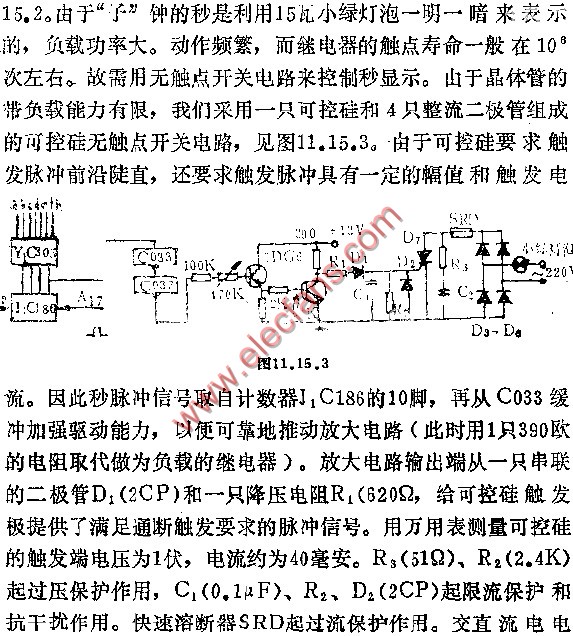

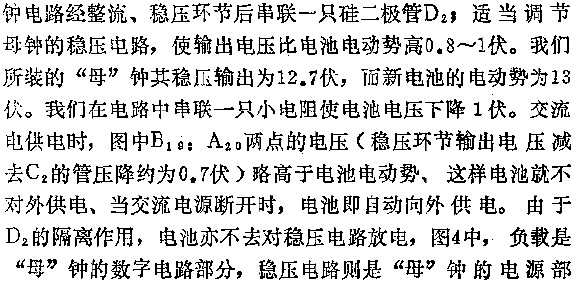

分。B18，A20是对应《电世界》1983年第6期第40页图2中的数字电子钟原理图，也就是要将母钟的印刷线路板C8的正极与J1的4脚断开，串入图4中的D2。负载两端并联电容C，起到电源转换时不丢失秒脉冲的作用。
