本电路的JK触发器可选用业余器T079的双JK触发器或T078的单JK触发器。与非门可选用业余器T063、T067、7MY23等型号的双与非门集成电路。发光二极管用发红光的磷化镓或磷砷化镓发光二极管。电源应采用5伏稳压电源。其它元件均按图中要求选取。整个电路只要装配无误，即可正常使用。

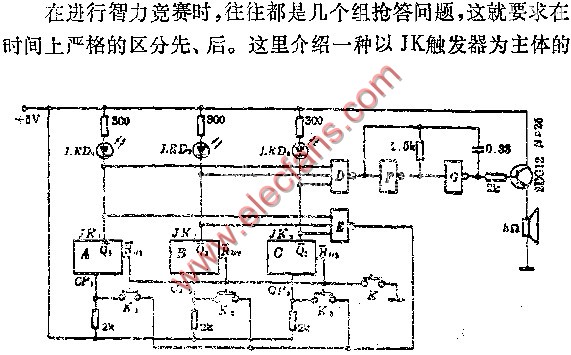

时间先后判决器电路图
