单相照明双路互备自投供电电路图

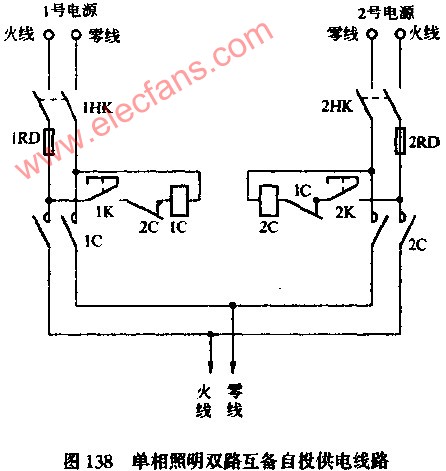

如图138是单相照明双路互备自投供电线路，当一号电源国故停电时，备用电源能自动投入。图中1K、2K为小型开关，1C、2C为交流接触器。工作时，先合上开关1K，交流接触器1C吸合，由1号电源供电。然后合上开关2K，因1以、2C互锁，此时，2C不会吸合，2号电源处于备用状态。如果1号电源因故断电，交流接触器1C释放，其常闭触头闭合，接通2C线圈电路，2C吸合，2号电源投入供电。也可以先合上开关2K，后合上开关1K，使1号电源为备用电源。
