实用微分电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:47
实用微分电路

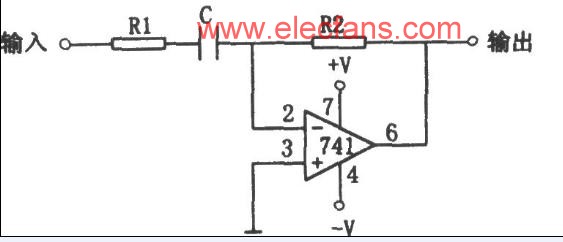

如图所示为实用微分电路。该电路为由通用运放构成。当微分器输入一个三角波时，其输出为方波，而输入信号频率由电路中电阻R1、R2和电容C决定。本电路要求R1的值约为R2的十分之一，即：R1=R2/10
而电容C的值由R2的值与输入频率fin共同确定，其关系为：C=1/R2fin
同样，若已知C的值，则R。的值由下式求得：R2=1/Cfin
