PM信号的解调电路--集成鉴相器
PM信号的解调电路--集成鉴相器

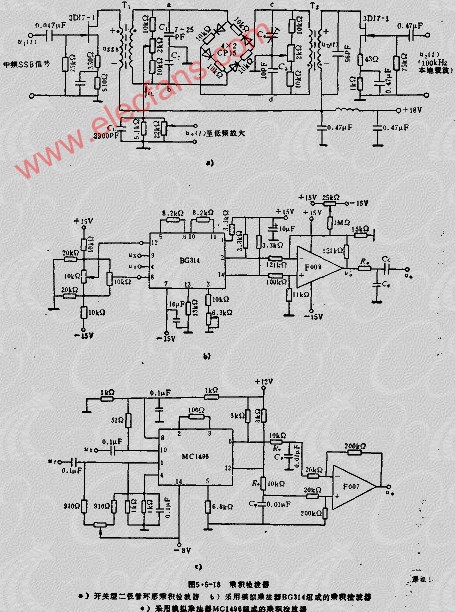

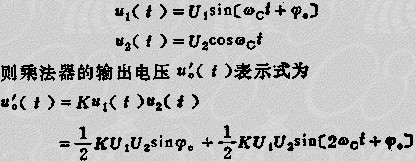

该种鉴相器电路与图5.5-18B、C采用集成模拟乘法器组成的乘积检波器电路完全相同。即鉴相器也由模拟乘法器和低通滤波器组成。设送至模拟乘法器两输入端（UX端和UY端）电压U1（T）和U2（T）分别为：
对于2WC的频率成分将低通滤波器（由Rφ和Cφ组成的）滤除。在φ。较小时，即φ.﹤X/6时，鉴相器输出电压可近似认为
即实现线性鉴相。
