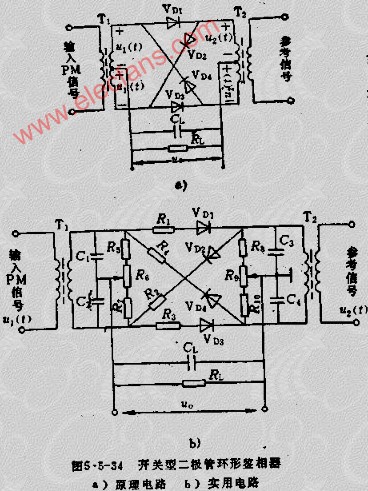

原理电路见图5.5-34A,令

这种电路的分析与两个输入信号的相对大小有密切关系，在大多数实际应用中，鉴相器的一个输入电压比另一个大得多，结果分析可大为简化。

当满足U1》U2时，二极管处于开关开作状态，其“开”或“关”仅由U1（T）决定，而与U2（T）无关。采用开关函数法分析，当二极管为理想（即二极管正向电阻为零，反向电阻为无穷大）时，可得

式中 R11为U1（T）的内阻，R12为U1（T）的内阻。在匹配情况下：

可见当U1》U2时，开关型环形鉴相器具有正弦鉴相特性。当φ在0~X/6范围内，可实现线性鉴相。
