可产生±10MV/℃补偿电压的温度补偿发生电路

可产生±10MV/℃补偿电压的温度补偿发生电路

可产生±10MV/℃补偿电压的温度补偿发生电路

电路的功能

当直流放大器的失调漂移为线性时，如果把本电路的输出加到电路中进行补偿，就可把失调漂移抵消。本电路与单纯的二极管补偿电路不同，它可以随意设定基准温度和补偿斜率，因此，可对整个电路进行调整。

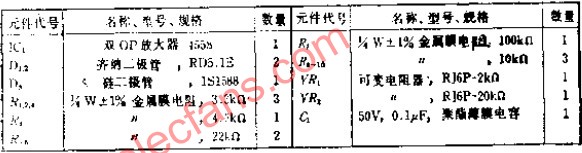

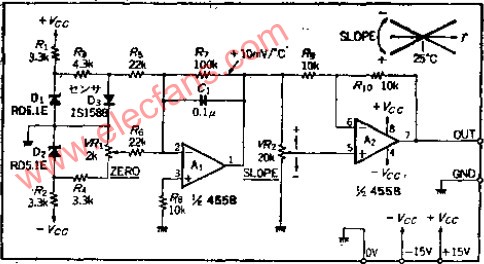

电路工作原理

温度传感器如使用普通硅二极管，大约可获得-2.2MV/℃的变化量。用OP放大器A1把基准温度下的正向正降移至零，只把变化部分放大约5倍，获得+10MV/℃的输出。

OP放大器A2是一个用可变电阻随意改变增益和极性的电路，可以产生从正到负任何温度系数的电压。
