采用同步电路，使起/止相位稳定的短脉冲串波形发生电路

采用同步电路，使起/止相位稳定的短脉冲串波形发生电路

电路的功能

作为函数发生器的振荡器，很容易产生短脉冲串波。本电路不仅有普通的CR振荡器和脉冲发生器，还有可产生短脉冲器的附加器电路。短脉冲波大多作为测量音响设备传输状态或电子仪器动态特性的信号源使用。

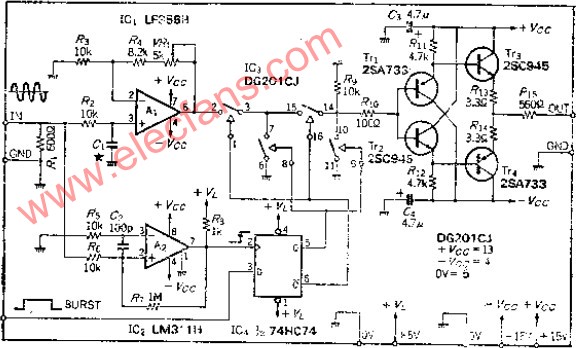

电路工作原理

OP放大器A1的放大倍数大致为2，这是为了补偿模拟开关或输出缓冲器的增益损失，以使100欧端接输出端时，总的放大倍数为1，同时还可兼作缓冲器使用。

比较器A2为了检测输入信号的正零交点，并从SIN0度开始输出短脉冲串波，用IC4数据锁存器使之同步。短脉冲串的输出时间由外部脉冲发生器提供，但这样与正弦波振荡器的相位不同步，所以利用输入的短的控制脉冲达到“H”电平后，在零交点的上升连使双稳态多谐振荡器的Q=“H”，接通模拟开关，经输出缓冲器输出。

对于短脉冲串的停止输出，并不是控制脉冲串一到“L”电平，就立即停止输出，而是等到零交点过后才断开模拟开关。

成问题是输入高频时，比较器、锁存器、模拟开关的工作时间被相加，打开模拟开关比比SIN0度滞后一定的相位，为此，让输入放大器A1产生相应的滞后，便可得到改善，电容器C1就是为此目的而加的，其容量按需要的滞后量确定采用50PF的微调电容器，调整范围要包括OP放大器的滞后在内。

为了改善断开隔离，模拟开关由2极构成，配线要注意采取寄生电容不易耦合的方式。

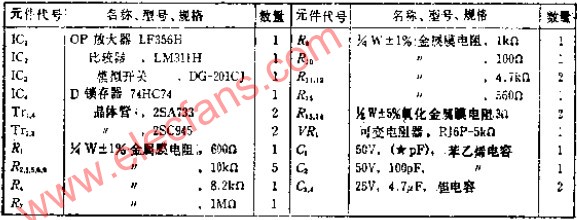

元件的选择

与最高工作频率有关的元件有比较器IC，LM311的响应时间约300NS，如工作频率更高，可改用高速型的LM319或LM360。

虽然模拟开关由断开隔离好的两级构成，但从逻辑电平改变到开关响应林约需要200NS的时间，因此在高频下工作受到限制，如改用地极管电桥六电路，开关驱动器电路又比较复杂。RF开关或RF衰减器虽然价格稍高，但采用这种开关可以缩短响应时间。

当输入信号频率在数百千赫以上时，须把OP放大器换成高速型如LM6361。缓冲放大器具有20~30MHZ的带宽，在高频下仍可继续采用。
