采用模拟开关和差动放大器使电路简化的同步检波电路

采用模拟开关和差动放大器使电路简化的同步检波电路

电路的功能

采用切换差动放大器输入信号的方法也可构成全波整流式同步检波电路，其基本工作原理与“低频小漂移极性转换式同频检波电路”类似，它用参数不正规的差动放大器接收双向切换模拟开关的输出信号。

该电路的输出直流稳定度很高，由于采用了模拟开关，可在数十千赫频率下作为低频锁相放大器的同步检波电路使用。

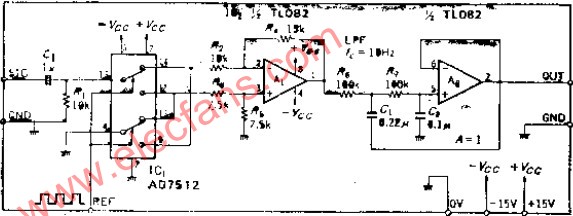

电路工作原理

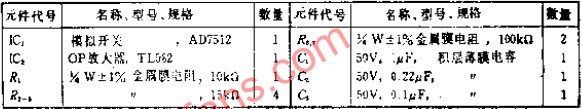

为了以输入信号基准进行调整切换而采用了AD7512，信号被倒相。开关转向下时，反相输入接地，尽管A1的放大倍数为2，但输入信号被R2、R5分压为1/2，实际放大量A=1。无论开关处于那种状态，A1的输入电阻不变，均为15K，有时为了降低尖峰噪声，分别在R4、R5上并联数十微微法的电容。低通滤波器具有12DB/OCT的衰减梯度，应根据使用目的和要求来确定截止频率，这里取FO=10HZ。
