电路的功能

这是一种数字显示式A-D转换器，适用于便携式小型测量仪器。因为采用液晶显示，功耗小，满量程显示电压为1.999V。如果输入电压大于该值，应加衰减器。

本电路多用于测量仪表其电源电压用正负5V。

电路工作原理

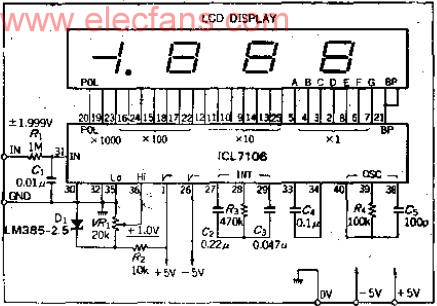

3 1/2位A-D转换器ICL7106是一种可以直接驱动液晶显示器的单片LSI，是通用仪表用IC，其他公司也有加工产品。

A-D转换方式为普通的双积分型，差动输入电路可输入正负1V左右的同相电压，内部进行自动调零。电路只用VR1调节即可。

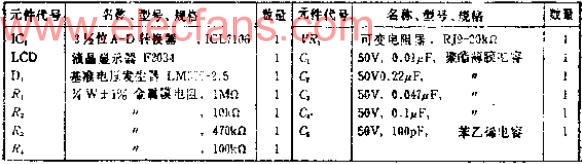

C2、C3、C3是积分定时电路，无严格的误差要求，可选用普通的聚酯薄膜电容。C4是基准电容，按要求，电容量取0.1UF。

时钟振荡频率由R4、C5决定，为了避免电源交流声的影响，振荡频率取40KHZ，采样时间为40MS，C5宜用温度系数小的苯乙烯电容。

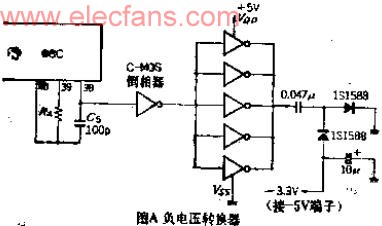

电源用正负5V的稳定电源，若用5V的单极电源，须用负电压转换器IC产生-5V电压，其方法如图A所示，在ICL7106的时钟振荡输出端加C-MOS反相器进行负电压整流，可得到约-3.5V电压。

应用说明

除用于电池驱动的模拟仪器外，用作采集低速数据的A-D转换器时，可充分发挥其功耗小的优点。为此，采用通用PIO芯片读取液晶显示的分段数据，使数据转换后与电压值对应。

尽管IC7106的价格低廉，仍在广泛采用，但新近生产的12位A-D转换器它有12位并行输出接口，与CPU外围芯片的信号接口更方便。
