电路的功能

高频电路中，信号的切换或开关宜用象笛簧继电器这类端子间电容容量小的元件。如果要求开关速度快，人们大多采用模拟开关。但是采用模拟开关断开时会受到输入，输出之间电容的影响，频率越高，隔离越难。本电路在输入和地之间加了S2和S4，可使信号在断开时迅速衰减。

电路工作原理

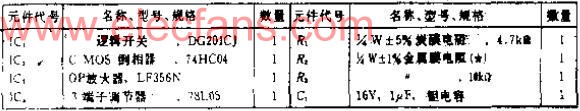

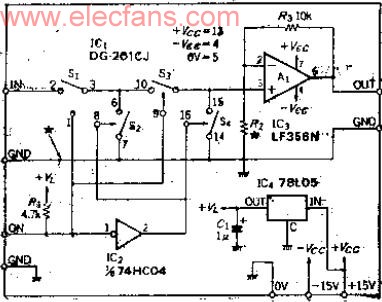

模拟开关S1和S2断开时，IC2的反相端2逻辑信号使S2和S4接通，这样因S1和S2之间的电容而产生的耦合就会被S2和S4分流。OP放大器A1是缓冲放大器。根据需要选择R2，则可获得A=1+R3/R2的电压增益。
