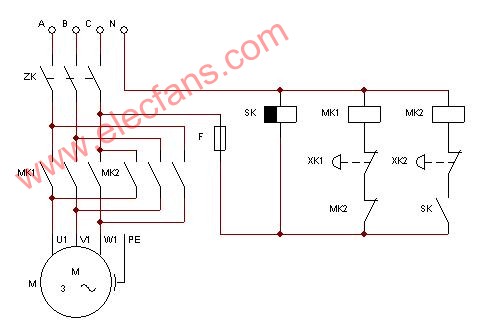

线路图如下，MK1和MK2分别是开、闭接触器，SK是时间继电器，可选用 KG316T 时控开关，12组定时开关操作，每组可独立设置每天的开关时间，XK1和XK2分别是开、闭限位开关。
合上总开关ZK，时间继电器SK得电开始工作，接触器MK1通过MK2常闭触头、限位开关XK1得电吸合电机正传阀门开始开启，当阀门开启到位时，碰触限位开关XK1断开，接触器MK1失电释放阀门完成开启工作；
当到达设定关闭时间时，时间继电器触头SK闭合，接触器MK2通过时间继电器触头SK和关闭限位开关XK2得电吸合，电机反转阀门开始关闭，当阀门关闭到位时，碰触限位开关XK2断开，接触器MK2失电释放阀门完成关闭工作。
