两台电动机的顺序控制线路

两台电动机的顺序控制线路

顺序控制是指让多台电动机按事先约定的步骤依次工作，在实际生产中有着广泛的应用。本部分重点学习两台电动机的顺序控制，按一定的顺序起动；或按一定的顺序停止。
如图3.19所示电路是同时进行顺序起动和顺序停止的控制线路。
在图中由于KM1常开触点和KM2线圈相串接，所以起动时必须先按下起动按钮SB2，使KM1线圈通电，M1先起动运行后，再按下起动按钮SB4, M2方可起动运行，M1不起动M2就不能起动，也就是说按下M1的起动按钮SB2之前，先按M2的起动按钮SB4将无效。
同时由于KM2的常开触点与停止按钮SB1并接，所以停车时必须先按下SB3，使KM2线圈断电，将M2停下来以后，再按下SB1，才能使KM1线圈失电，继而使M1停车，M1不停止M2就不能停止，也就是说按下M2的停止按钮SB3之前，先按M1的停止按钮SB1将无效。

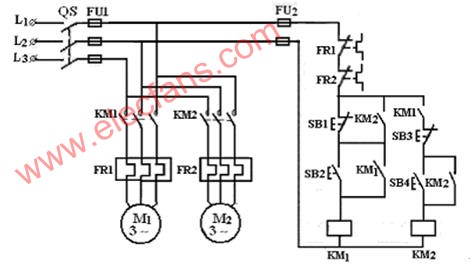

                    图3.19  两台电动机的顺序控制线路
