三个接触器控制的星形-三角形降压起动的控制线路

三个接触器控制的星形-三角形降压起动的控制线路

三个接触器控制的星形-三角形降压起动的控制线路

正常运行定子绕组为三角形联接的三相鼠笼式异步电动机，可采用Y--△ 降压起动方式达到限制起动电流的目的。如图3.10所示，电动机起动时，KM1 、KM3线圈得电，定子绕组先暂时连接为Y形，进行降压起动。当起动完毕，电动机转速达到稳定转速时，KM1 、KM2定子绕组接为△形，使电动机在全压下运行，由星形转为三角形是靠时间继电器KT来实现的。

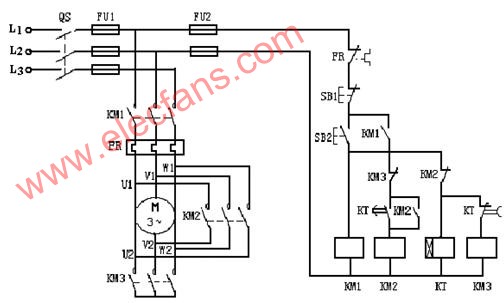

图3.10  三个接触器控制的Y--△ 降压起动的控制线路

合上电源开关，按下起动按钮SB2，使接触器KM1线圈通电并自锁，随即接触器KM3线圈也通电，KM1 、KM3的主触点闭合，电动机接成星形联接，接入三相电源进行降压起动。在KM3线圈通电的同时，时间继电器KT线圈也处于通电状态，经过一段时间的延时后，KT的常闭触点断开，接触器KM3线圈失电，KT的另一对常开触点闭合，接触器KM2线圈通电并自锁，KM2主触点闭合，电动机接成三角形联接，电动机在全电压下运行。
当KM2线圈通电后，常闭触点断开，使KT线圈断电，避免了时间继电器长期工作。KM2 、KM3的常闭触点也为互锁触点，以防止KM2 、KM3线圈同时通电，其主触点闭合造成主电路电源短路。
