两个接触器控制的自耦变压器降压起动控制线路

两个接触器控制的自耦变压器降压起动控制线路

自耦变压器降压起动的方法是指利用自耦变压器来降低电动机起动电压、限制起动电流的一种三相鼠笼式异步电动机的起动方法。
电动机起动时，使电动机定子绕组和自耦变压器副边相联接，进行减压起动，起动完毕后，使电动机定子绕组和自耦变压器副边脱离，而直接和电源相联接，电动机便进入全电压下正常运行。
如图3.11为两个接触器控制的自耦变压器降压起动控制线路。
途中，通过时间继电器KT和中间继电器KA，自动完成电动机从降压起动到全压运行的过渡。本电路中接触器KM1与接触器KM2互锁，接触器KM2的常闭触点串接于自耦变压器的副边，接触器KM2的主触点闭合时短接自耦变压器。

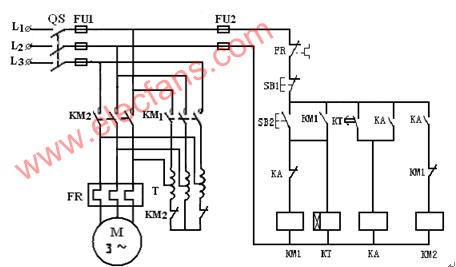

图3.11  两个接触器控制的自耦变压器降压起动控制线路之一

当降压起动时，接触器KM1工作，通过其主触点将三相电源接入自耦变压器的原边，接触器KM1与接触器KM2互锁关系，接触器KM2线圈无法通电，保证了自耦变压器的副边通过接触器KM2的常闭触点与电动机的定子绕组相连。
当起动结束进入全压运行时，接触器KM2工作，此时KM1线圈无法通电，不仅使自耦变压器被短接，而且接触器KM2的常闭触点断开，保证了自耦变压器的副边与电动机的定子绕组分离。

但是能实现这样功能的控制线路并不是唯一的，如图3.12也是两个接触器控制的自耦变压器降压起动控制线路，但是所用的触点有所不同。
电动机定子绕组可以通过接触器KM1主触点和自耦变压器接入电源；也可以通过接触器KM2将三相电源直接进入电动机的定子绕组，而完全脱离自耦变压器。

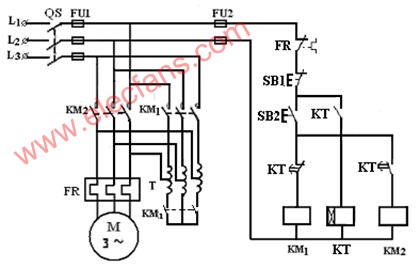

图3.12  两个接触器控制的自耦变压器降压起动控制线路之二
图中起动时，接触器KM1工作，三相电源通过其主触点接入自耦变压器的原边，同时KM1辅助常开触点闭合，使电源通过自耦变压器的副边接入电动机的定子绕组。全压运行时，接触器KM2工作，接触器KM1不工作，使自耦变压器完全脱离电路。

本电路中接触器KM1与接触器KM2互锁由时间继电器KT中状态互为相反地延时触点来实现，只是在工作过程中，要求时间继电器KT始终通电，不仅通过KT完成降压起动到全压运行的过渡，而且由它的瞬时触点来实现自锁。
所以电路还可以作进一步修改，如图3.13所示：

图3.13  两个接触器控制的自耦变压器降压起动控制线路之三

     图3.12与图3.13相比较，主电路没有改变，但是全压运行时，断开了时间继电器KT，电路的自锁由接触器KM1与接触器KM2的辅助常开触点来实现。
