隧道二极管与晶体管的组合使用

国产的隧道二极管全都是锗材料做成的，其峰值电压约为0.25伏左右，若这种锗的遂道二极管要与硅晶体管并联使用时，则遂道二极管BG2要串接反向二极管BG1（同了图5（a），反向二极管是一种变种的隧道二极管，其峰点电流特别小，正向特性与普通二极管相似，但反向电压作用时，电流急剧增加，温度特性十分稳定。

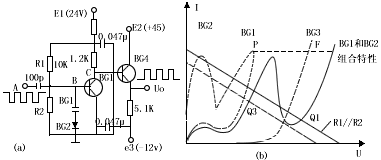

图5、隧道二极管整形电路

从图5（b)可见，反向二极管与隧道二极管串接后，其组合特性：在电压较低时由反向二极管决定：在电压较高时，与硅晶体管的正向特性类似，两者之间又存在负阻区，若按图5（b）设置静态点Q1，当A为低平电平时，B为高电平（0.8伏），BG3导通，集电极电压Uc3=3伏。BG4的射极输出端Uo为零伏低电平，当A点为负电平Um时，负载线向左转移，很快地进入另一稳定点Q3。UQ3低于BG3的载止电压，故BG3载止，输出，输出Uo为高电平，约18伏左右。一旦当A点回到零平时，负载线回到右边，工作点从Q3→P→F→Q1点，输出Uo又迅速回到零电平，由于隧道二极管的变化速度特别快，所以输出脉冲的前后沿很陡。晶体管示波器常用隧道二极管]作整形电路。
