在室外等没有220V电源的情况下，普通的电烙铁无法使用，这个时候要是有一把低压电烙铁就好了。本文介绍自制12V低压电烙铁的方法，需要的朋友可以自己试着制作一把。
备好制作材料
220V/20W内热式电烙铁一把，220V/500W电熨斗电热芯一只。另外还有给低压电烙铁电源的12V/10AH蓄电池一只。
开始制作
1、将20W电烙铁内芯从烙铁中取出。小心地取出缠有电热丝的细瓷管，把它放在酒精中浸泡半小时后，拆除所有的电热丝(细瓷管很脆，操作时须谨慎!)。
2、拆下电熨斗电热芯上的电热丝，剪取其总长度的1/14，用万用表测得其电阻约为7Ω(500W电熨斗电热丝的电阻为97Ω 左右)将这段电热丝整齐地密绕在细瓷管上，引出引线，然后套上粗瓷管，把它装入原电烙铁内接好线，至此一把低压电烙铁制作完成。
这把12V低压电烙铁的功率≈20w（12÷7×12），配合12V/10AH的蓄电池即可使用，蓄电池容量越大工作时间越长。
这里，我们以有代表性的广州黄花电子电器厂９０５Ｃ型恒温电烙铁为例，对恒温烙铁的工作原理加以介绍。
该电烙铁控温范围是１００℃～４００℃，调温标志标明低、中、高位，控温精度标称±５％，采用了热电偶传感器。控制电路采用了交流市电直接降压、滤波、稳压供电方案。工作原理见下图。

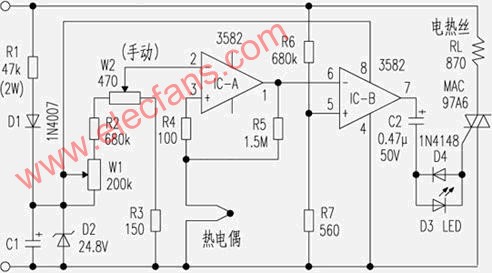

市电ＡＣ２２０Ｖ经Ｒ１降压、Ｄ１半波整流、Ｄ２削波稳压、Ｃ１滤波后作为比较器件ＩＣ的电源电压及调温设定电压源。ＩＣ－Ａ③脚为热电偶检测电压输入端（与温度值对应）；②脚为调温设定电压。在②、③脚两端电压比较后，由①脚输出。其中Ｒ５的作用是将输入的很少一部分反馈至同相输入端③脚，以使在小信号波动时输出锁定不变。当热电偶检到温度偏低时；③脚电平相对②脚低，使输出①脚也低。进而使ＩＣ－Ｂ放大器⑥脚相对于固定偏置的⑤脚偏低，使输出⑦脚为高。由于ＩＣ－Ｂ⑤脚电压是由ＡＣ２２０Ｖ经Ｒ６、Ｒ７分压而得，因而，频率、相位完全与ＡＣ２２０Ｖ相同。与⑥脚直流比较后在⑦脚输出交流电压。该交流电压经Ｃ２、Ｄ４、Ｄ３和Ｄ４反向并联（作用同双向二极管）触发双向可控硅，使相应的电压加到烙铁电热丝上，以达到恒温的目的。
