供电0-1小时的定时交流电源电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 16:48
供电0-1小时的定时交流电源电路

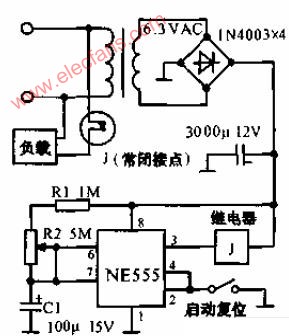

供电0~1小时的时定交流电源555构成1小时之内定时器，J为线圈阻抗212ΩIRC MR312C继电器，或电流小于200mA的12V继电器。图中参数，延迟时间为3~58分钟。如果要得到其它定时范围，可改变R2和C1的值。从顶部顺时针看NE555R 脚顺序为8、3、4、2、1、7和6。
