带温度补偿的湿度测量电路

电子发烧友 2019-01-22 测量电路

带温度补偿的湿度测量电路

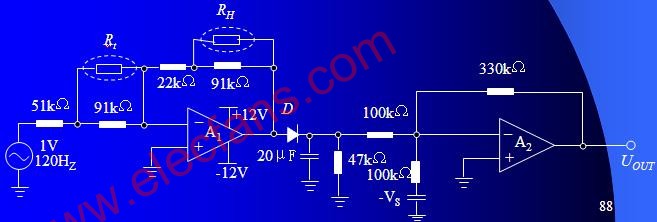

在实际应用中，需要同时考虑对湿度传感器进行线性处理和温度补偿，常常采用运算放大器构成湿度测量电路。下图为湿度测量电路中Rt是热敏电阻器(20kΩ，B=4100K)；RH为H204C湿度传感器，运算放大器型号为LM2904。该电路的湿度电压特性及温度特性表明：在(30％～90％)RH、15℃～35℃范围内，输出电压表示的湿度误差不超过3％RH。
