延时关灯器电路原理
延时关灯器电路原理

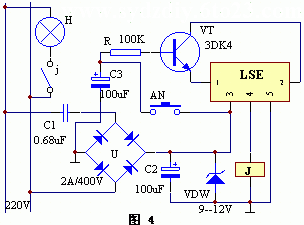

该装置的电路工作原理见图4。当按钮开关AN未揿下时,三极管VT无偏流而截止,此时VT的c--e极间电阻大于50K,故LSE的①、②脚间相当于开路,LSE的④脚输出低电平,继电器J呈释放状态。当揿下开关AN时,其电流通过AN迅速向电容器C3充电,在1秒钟内已将电荷充满,此时三极管VT导通,其极间电阻减小,故LSE开通,其④脚输出高电平,继电器J通电吸合,电灯H点亮。松开手后,C3中的电荷通过电阻R向VT放电,维持VT的导通。当C3中的电荷泄放完毕,VT截止,J自动释放,H熄灭。其电灯H的点亮时间取决于R和C3的数值。按图*所示数值,经试验其延时时间大约为1分30秒。
