速度控制开关电路
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 20:35
速度控制开关电路

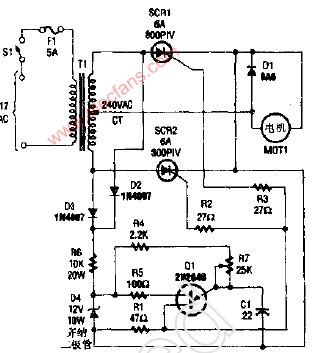

一个中心抽头的240V变压器与两个可控硅器件一起，向MOT1提供经过整流的交流（脉冲直流）电压，Q1是一个单结晶体管斜波发生器。用来产生用于SCR1和SCR2的触发脉冲。
