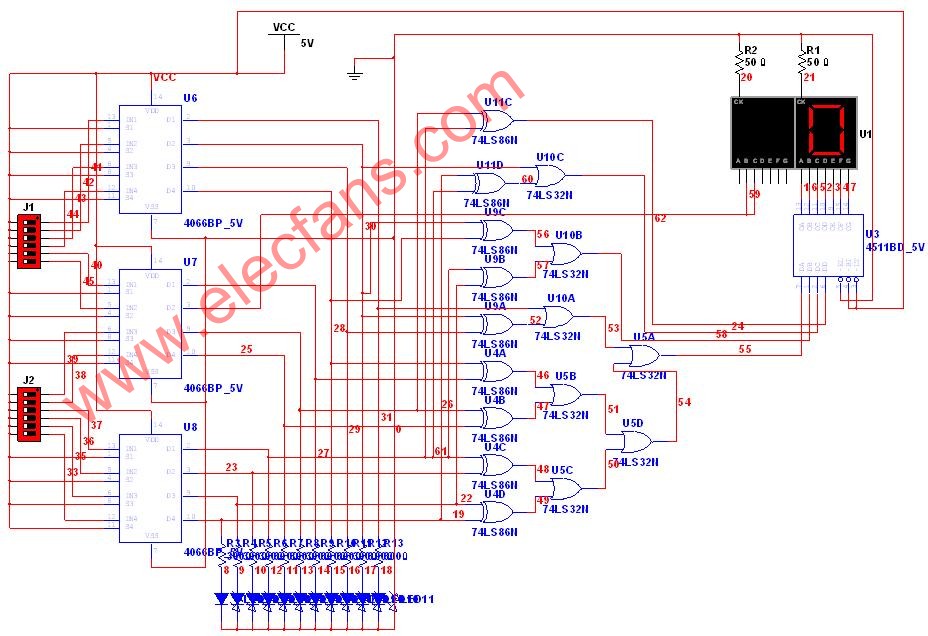

上面的仿真图中J1、J2相当于放置在水中的触点（已含下拉电阻），以获取不同水位的信号，将信号引到CD4066，CD4066芯片是一种双向模拟开关，在集成电路内有4个独立的能控制数字及模拟信号传送的模拟开关。当触点没接触水的时候由470K电阻的下拉作用使的四个开关的控制端为低电平，开关断开。但是当触点接触到水时候，由于水的导电性，使的四个开关导通。
随着水位的升高，CD4066中的虚拟开关逐个开启，把经过水出来后的微弱信号转换成与电源电压相同的电位信号，以驱动发光二极管显示当前水位，水上升到那，对应的发光二极管就发光。将CD4066的5厘米水位的对位信号引到一个异或门的一个脚上，其另外一个脚接高电平，使得5厘米的水位信号反向输出，方向输出的信号再和10厘米水位对应的CD4066的信号经过一或门由三极管放大之后驱动蜂鸣器报警。
数码管显示模块的信号也是来自CD4066，分为十位和个位的显示，由于水位高过10厘米后，10厘米的触点一直在水中，对应的CD4066的10厘米信号也一直处于高电位，因此只需将CD4066对应的10厘米处信号接到十位数码管的bc段以显示“1”，无需编码就可实现十位显示而且十分可靠。而个位的显示需要经过由74LS86和74LS32组成的特殊的编码电路后再经CD4511显示译码器驱动个位的数码管显示。（详细个位编码见附录）
