自动洗手器电路图,(热释电红外控制技术,自感应放水功能)

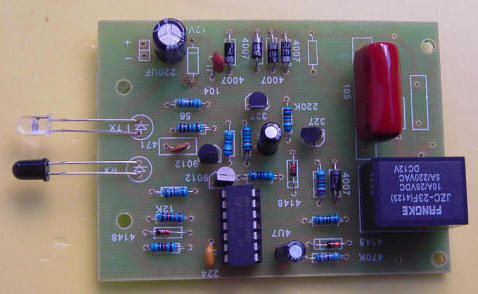

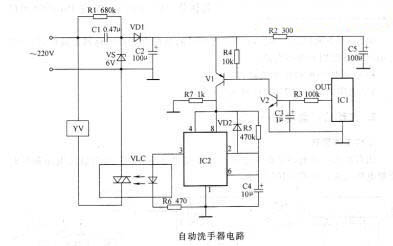

电路中，电源电路由电容器cl、C2、电阻器Rl、稳压二极管vs和整流二极管VD1组成；红外检测控制电路由电阻器R2一R7、电容器C3一C5、二极管VD2、晶体管vi、V2、热释电红外传感器集成电路ici和时基集成电路IC2组成；控制执行电路由光祸合器VLC和电磁阀YV组成。交流220V电压经cl降压、vs稳压、VDI整流及C2滤波后，为红外检测控制电路提供6V直流电压。

平时，vi和V2处于截止状态，IC2和VLC不工作，其内部的光控晶闸管处于截止状态，YV处于断电状态。当人体接近icl时，ici的输出端（OUT)将输出高电平，使vi和V2饱和导通，IC2通电工作，其3脚输出高电平，使VLC内部的发光二极管点亮，光控晶闸管导通，YV通电开始放水。与此同时，C4通过R5缓慢放电，使IC2的2脚和6脚电压不断上升。当定时时间结束(IC2的6脚电压升至4V以上）时，IC2内电路翻转，3脚输出低电平，使VLC内电路截止，YV断电停止工作。

若在定时时间未结束时，而人体离开Ici一定距离时，则icl的输出端变为低电平，使vt和V2截止，ici和YV断电停止工作。

改变R5的阻值或C4的容量，可改变定时时间的长短。

元器件选择

RI一R7选用1/4W金属膜电阻器或碳膜电阻器。

cl选用耐压值为400V以上的CBB电容器；C2一C4均选用耐压值为16V的铝电解电容器。

VDI选用I N4007型硅整流二极管；VD2选用1 N4148型硅开关二极管。

vs选用lw、6.2V的硅稳压二极管，例如1 N4735等型号。

vi选用S9013或3 DG6型硅NPN晶体管；V2选用S8550或3DG8550型硅PNP晶体管。

ici选用SD02或P228、LN-206等型号的热释电红外传感器集成电路；IC2选用NE555型时基集成电路。

VLC选用MOC3041型光藕合器。

YV选用XJD-1型220V电磁水阀。
