数码相机的成像原理可以简单的概括为电荷耦合器件(CCD)接收光学镜头传递来的影像，经 模/数转换器(A/D)转换成数字信号后贮于存贮器中。数码相机的光学镜头与传统相机相同，将影像聚到感光器件上，即(光)电荷耦合器件(CCD) 。C CD替代了传统相机中的感光胶片的位置，其功能是将光信号转换成电信号，与电视摄像相同。CCD是半导体器件，是数码相机的核心，其内含器件的单元数量决定了数码相机的成 像质量——像素，单元越多，即像素数高，成像质量越好，通常情况下像素的高低代表了数码相机的档次和技术指标。CCD将被摄体的光信号转变为电信号—电子图像，这是模拟信号，还需进行数字信号的转换才能为计算机处理创造条件，将由模/数转换器(A/D)来转换工作 。数字信号形成后，由微处理器(MPU)对信号进行压缩并转化为特定的图像文件格式储存； 数码相机自身的液晶显示屏(LCD)用来查看所拍摄图像的好坏，还可以通过软盘或输出接口直接传输给计算机进行图像处理、打印、上网等工作。

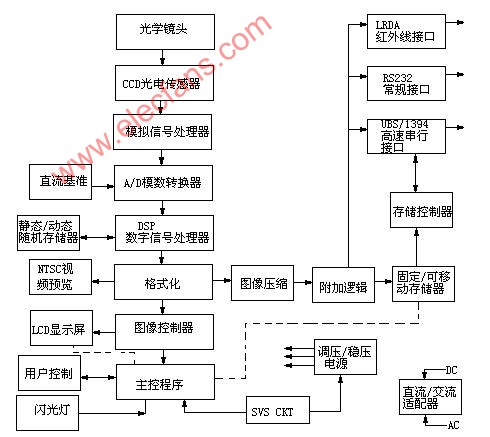

其工作原理及图像处理过程如下图:

数码相机的成像原理图
