采用专用蓄电池充电管理芯片UC3906设计太阳能充电控制器，经过实验室调试，其各项性能达到要求。控制器由切换电路、充电电路、放电电路三部分组成(见附图)。下面分别介绍其各个组成部分。

切换电路：太阳能电池接在常闭触点，继电器线圈受三极管Q2控制，当太阳能电池受光照时，Q1导通而02截止，使得继电器线圈绝大部分时间不耗电。在太阳能电池不受光照时，Q1截止而Q2导通，交流电经常开触点送出。

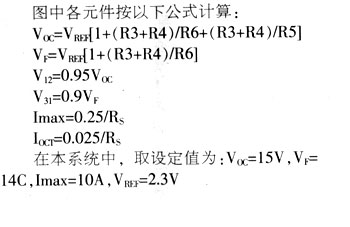

充电电路：由UC33906和一些附属元件共同组成了"双电平浮充充电器"。太阳电池的输入电压加入后．利用电阻R，检测出电流的大小，再利用R2、R3、R4、R5、R6检测蓄电池的工作参数，经过内部电路分忻．进而通过 Q3对输出电压、电流进行控制。Rs取值为0.025Ω，充电电流最大为10A，根据蓄电池的容量大小．可改变R，以改变充电电流。

在恒流快速充电状态下，充电器输出恒定的充电电流Imax，同时充电器监视电池两端电压，当电池电压达到转换电压V12时，电池的电量已恢复到容量的70％～90％，，充电器转入过充电状态，在此状态下，充电器输出电压升高到 V。。由于充电器输出电压恒定不变．所以充电电流连续下降．当充电电流下降到Ioct 时，电池容量已达到额定容量的100％，充电器输出电压下降到较低的浮充电压Vf蓄电池进入浮充状态。此时U C3906的⑩脚输出高电平，LM2903的①脚输出低电平，发光二极管发光，指示蓄电池已充足电。图中的电路还具有涓流充电的功能，涓流充电的电流值为 It,R2为涓流充电的限流电阻。

放电电路：用LM2903接成双迟滞电压比较器，可使电路在比较电压的临界点附近不会产生振荡。R10、RPl、RP2、LJ2B、Q4、Q5和K2组成过放电压检测比较控制电路。电位器RPl、RP2起设定过放电压的作用。可调三端稳压器LM317给LM2903提供稳定的8V工作电压。

当蓄电池端电压大于预先设定的过放电压值时，U2B的⑥脚电位高于⑤脚电位，⑦脚输出低电位使04截止，Q5导通，K2动作，其常开触点闭合，LED2发光指示负载工作正常；蓄电池对负载放电时端电压会逐渐降低，当端电压降低到小于预先设定的过放电址值时。U2B的⑥脚电位低于⑤脚电位，⑦脚输出高电位使Q4导通，Q5截止，K2释放，LED2熄灭，指示过放电。该控制器能有效地防止蓄电池过充、过放、过流，可满足了太阳能充电控制器的需要。(太阳能人才  太阳能招聘  人才招聘 太阳能商情网)
