小信号调谐放大器电路图

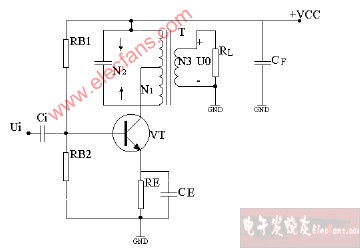

图所示电路为共发射极接法的晶体管高频小信号调谐放大器。它不仅要放大
高频信号，而且还要有一定的选频作用，因此晶体管的集电极负载为LC 并联谐振回
路。在高频情况下，晶体管本身的极间电容及连接导线的分布参数等会影响放大器
输出信号的频率和相位。晶体管的静态工作点由电阻RB1，RB2 及RE 决定，其计算方
法与低频单管放大器相同。
