滚切直齿圆柱齿轮的传动原理图
来源:电子发烧友 作者:华强电子网 时间:2019-01-23 11:20

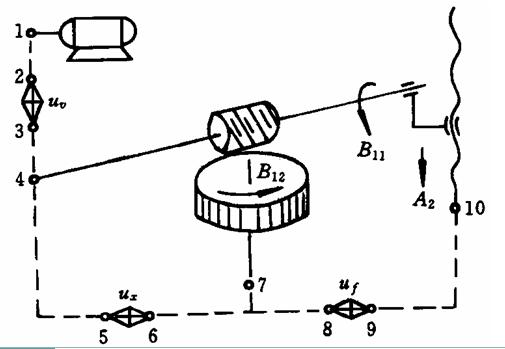

滚切直齿圆柱齿轮的传动原理图
图中:
虚线表示传动链中的固定传动比;
表示改变滚刀主轴转速用的变速机构;
表示改变渐开线形状(即:改变工件齿轮齿数)的变速机构;
表示改变滚刀轴向进给量的变速机构;
滚切直齿传动链
①展成运动传动链 (形成不同的齿面渐开线)
末端件为: 滚刀――工件;
包括由点4至点5,点6至 点7的固定传动比传动以及点5至点6传动比可变换的换置机构,属内联系传动链。
②主运动传动链(使滚刀获得不同的转速)
末端件为: 电机――滚刀;
由点1至点4,属外联系传动 链。
③轴向进给运动传动链(形成直齿的全齿长)
末端件为:工件――刀架;
工件—7— 8 —9—10—刀架升降丝杠—刀架,是外联系传动链
