自动空气开关电路图
来源:电子发烧友 作者:华强电子网 时间:2019-01-23 12:01
自动空气开关电路图
U代表电压
I代表电流
R代表电阻
它们之间的关系是 U=I*R
还用到热胀冷缩的原理。
当家中的用电器过多(相当于电阻并联),会导致路端电阻减少。但电压是保持在220V的稳定电压。所以根据 U=I*R 可知电流变大。电流的增大会产生大量的热,同时空气开关中的空气也开始膨胀。因为在有限的空间里空气膨胀带来一种推力,当推力达到足够大时会把开关推成段路。就是我们说的调闸了。
当空气冷却到常温时开关又在弹簧的弹力下恢复成通路,这样又可以工作了。这样起到了自动恢复的作用。
只要有短路现象,开关形成回路就会跳闸。

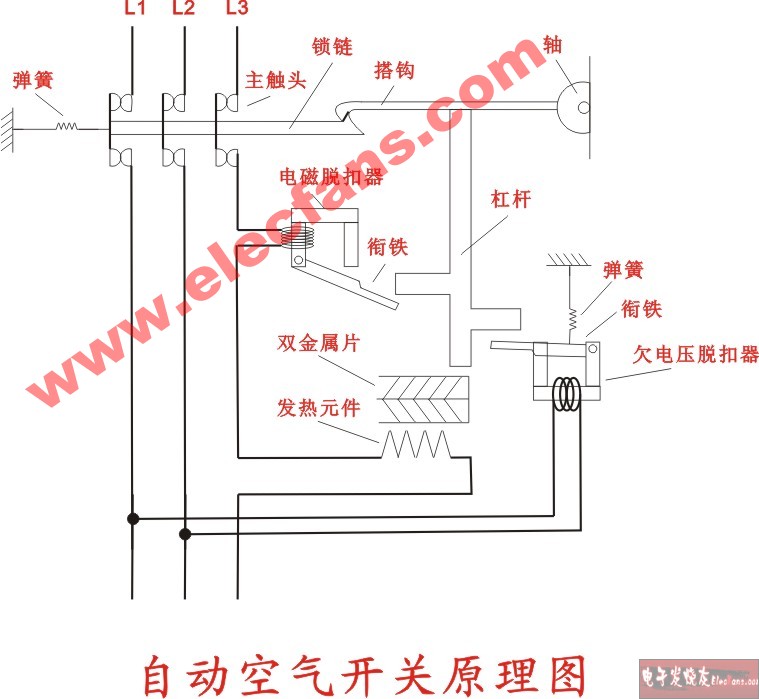

当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。
当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。
