空气开关原理图

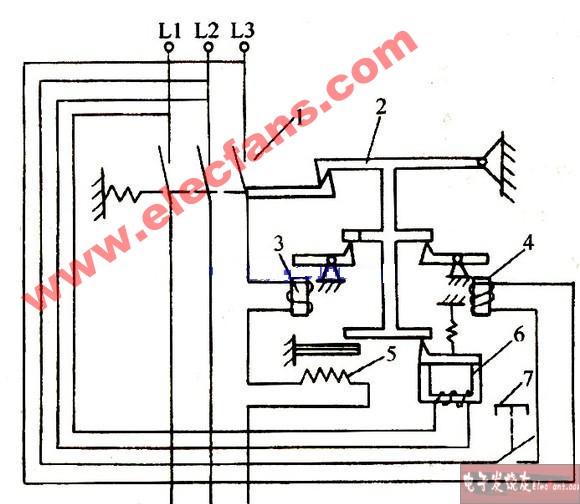

自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。自动空气开关工作原理图如图所示。动空气开关工作原理图
1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱
5-热脱扣器 6-欠电压脱扣器 7-停止按钮
自动空气开关的主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电,衔铁带动自由脱扣机构动作,使主触点断开。
