定子串自耦变压器降压启动控制线路(电路图)

电子发烧友 2019-01-23 自耦,定子,变压器

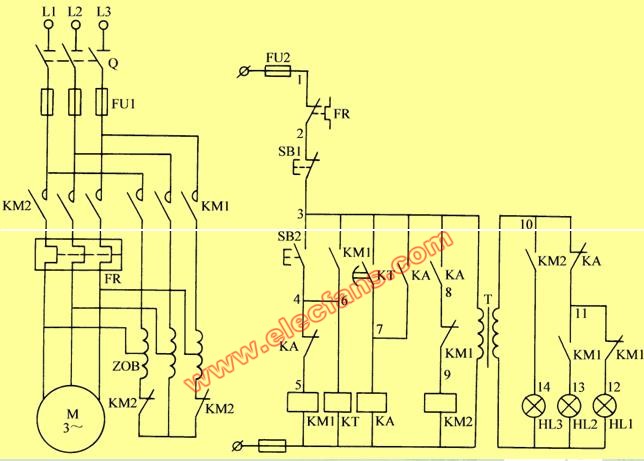

定子串自耦变压器降压启动控制线路:串自耦变压器降压启动的控制线路如图2-11所示。这一线路的设计思想和串电阻启动线路基本相同，也是采用时间继电器完成按时动作，所不同是启动时串入自耦变压器，启动结束时自动切除。
串联自耦变压器启动和串电阻启动相比，其优点是在同样的启动转矩时，对电网的电流冲击小，功率损耗小。
缺点是自耦变压器相对电阻结构复杂，价格较高。这种线路主要用于启动较大容量的电动机，以减小启动电流对电网的影响。
