星形三角形降压启动电路

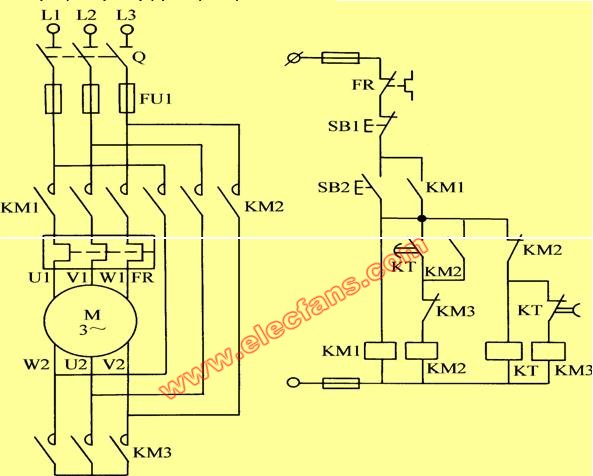

这一线路的设计思想仍是按时间原则控制启动过程，所不同的是启动时将电动机定子绕组接成星形，加在电动机每相绕组上的电压为额定值的1/3，从而减小了启动电流对电网的影响。待启动后按预先整定的时间换接成三角形接法，使电动机在额定电压下正常运转。星形-三角形降压启动线路如图所示。
星形-三角形启动的特点在于星形启动电流只是原来三角形接法的1/3，启动电流特性好、结构简单、价格低。
缺点：是启动转矩也相应下降为原来三角形接法的1/3，转矩特性差，因而本线路适用于电网电压380V，额定电压660/380V，用于Y/△接法的电动机轻载启动的场合。
