电磁流量计原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 12:47
电磁流量计原理图

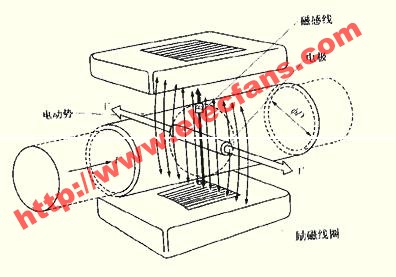

图1 电磁流量计原理图
B－磁通密度；D－测量管内径；V－流量信号（电动势）；U－液体平均轴向流速
5.2 基本方程

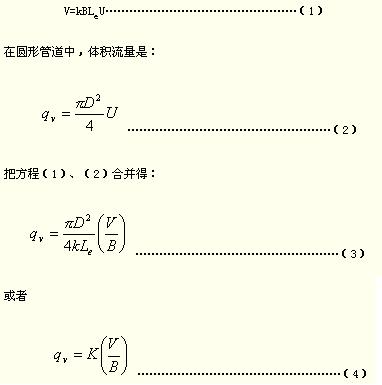

根据法拉第电磁感应定律，感应电压强度可用下面的简式表达：
V=kBLeU…………………………………………（1）
在圆形管道中，体积流量是：
方程式（4）可以解释为用各种方法产生一个校准系数，如本标准第9章和GB/T18659中所述，该系数实际上通常是靠湿式校准来得到。
