三相半波可控整流电路实验原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 12:49

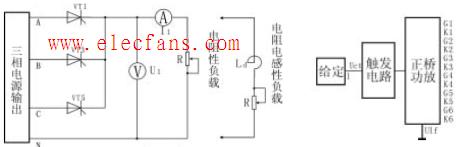

三相半波可控整流电路实验原理图
三相半波可控整流电路用了三只晶闸管，与单相电路比较，其输出电压脉动小，输出功率大。不足之处是晶闸管电流即变压器的副边电流在一个周期内只有1/3 时间有电流流过，变压器利用率较低。图3-10中晶闸管用DJK02正桥组的三个，电阻R用D42三相可调电阻，将两个900Ω接成并联形式， 电感用DJK02 面板上的700mH，其三相触发信号由DJK02-1内部提供，只需在其外加一个给定电压接到 端即可。直流电压、电流表由DJK02 获得。
