电视机视频检波电路原理

电子发烧友 2019-01-23 视频检波,电视机

电视机视频检波电路中我们所需要的视频信号就必须要用到检波电路,电视机的视频检波电路经历了三个阶段。

一、二极管包络检波电路：

这是一种非相干解调电路,这种电路结构简单,由一个二极管和一个低通滤波器组成,但其缺点是检波效率和灵敏度非常低,视频损失严重且拍频干扰较严重,这种电路在早期的黑白电视机中采用,由于其严重的缺点,人们后来采用了性能较前者优性很多的模拟同步检波电路。

二、模拟同频检波电路:

是一种相干解调电路,这种电路由一个模拟乘法器一个限幅器和一个低通滤波器所组成,这种电路需要一个与中频信号同频同相的等幅信号送入模拟乘法器才能正确解调出视频信号,电路是这样实现的:将图象中频信号送入一个限幅器,这个限幅器的作用是去除中频载波中的调制信号(视频信号)从而得到同频同相的中频等幅波信号。这种电路的优点是解调灵敏度高,线性好可实现小信号低电平检波等,所以在后期的电视机中都采用了这种电路。但这种电路也有一个比较突出的缺点,就是较易在图象白场或白字幕时,图像会产生失真和伴音有"蜂音"现象。产生这种现象的原因是因为信号在白场景时,视频幅值较高,此时对载波的调制度相对较深这样从限幅器输出的信号中会包含有视频信号成分,从而产生视频干扰伴音的所谓"蜂音"现象.另外当接收的电视信号较弱时因限幅器输出的中频载波幅度较小,则不能使乘法器工作于开关状态,这样检波输出的视频信号会产生失真.为此在新型的彩色电视机中是采用了这种模拟同步检波器的改进电路:PLL同步检波电路.

三,PLL同步检波电路(称锁相环同步检波电路):

这种电路是针对模拟同步检波电路的缺点经改进而成,它供给乘法器的等幅波信号不再由中频信号所产生,而是在电路中设置了一个由锁相环控制的VCO震荡器所产生的信号供给,PLL同步检波器电路由一个乘法器,一个APC检波器(鉴相器),一个低通滤波器和一个VCO振荡器组成,由于引入了锁相环控制技术,使得振荡频率和相位相当稳定,还由于乘法器所需的等幅信号不再由中频信号产生,所以频谱纯正且不受图象信号内容的影响.所以完全克服了模拟同步检波器的缺点,使图象质量和伴音质量都有明显的改善.思维稿

黑电平扩展电路:

以往我们都有这样的感觉,在电视中观看一幅黑场景的画面时有一种模糊的感觉,这是因为在看这种黑场景的图象时对比度不够的原因.为改善这种现象,在新型彩电中引入了黑电平扩展电路,这种电路的基本功能是检测亮度信号内"浅黑"部分的电平,并将此电平与消隐电平相比较,如果没有达到消隐电平,则向黑电平方向扩展,如果已达到消隐电平则停止扩展.这样"浅黑"部分经过扩展后就变成深黑,但不会超过消隐电平,这就提高了图象的对比度,消除了图象模糊的感觉,产生此种功能的典型IC是CX20125,此IC的信号流程是:亮度信号从7脚输入,经内部处理后由5脚输出,直流箝位脉冲由3脚输入,2脚输入行消隐脉冲,二者在IC内部共同产生实际的直流箝位脉冲去控制直流箝位电路工作。思维稿

图象降噪电路

当我们接收到的电视信号较弱时，电视屏幕上显示的图象就叠加上一层“雪花”，这种“雪花”点其实是信号中的噪声所形成的，这些“雪花”噪点影响着我们的收看，特别在大屏幕的电视机此种现象就更严重了。为此在大屏幕彩电中，为降低信号的噪声改善图象质量，加入了图象降噪电路，这种电路有两种基本形式：挖心电路和插入降噪滤波器电路。

一，挖心电路：

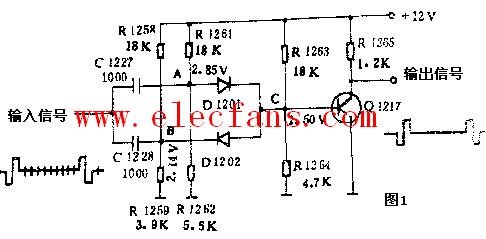

我们知道图象中的噪声电平相对于图象信号电平小，所以如果在电路中插入这样一个电路，当信号电平小于某一个值时，电路处于关闭状态，这样就可以将视频信号中幅度较小的噪音信号抑制掉了，从而起到了降噪的效果，挖心电路就是实现这种功能的电路，它等效于将输入信号的“中心部分”挖掉了，故称“挖心电路”，此电路可以用二极管或三极管构成如图1，其中A点的电压为2.85V,B点的电压为2.14V,C点为2.5V,可见静态时D1201,D1202因其正偏电压少于0.6V而截止.根据电路原理可知道只有幅度大于3.1V左右的信号才能通过D1201和D1202(D1201过信号的正半周,D1202过信号负半周),而噪声的幅度小不满足上述条件所以噪声分量不会在C点产生输出.这种电路典型应用的IC是M51494L。

二，插入降噪滤波器电路：

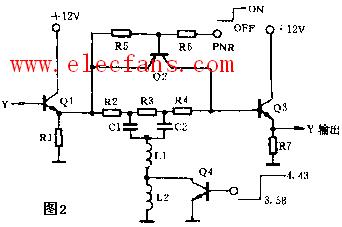

此电路是在亮度通道中插入图象降噪滤波电路来完成降噪的功能如图2，其中R2-R4，C1，C2及L1，L2为4.43/3.58MHZ陷波器,Q2为开关管受降噪开关信号的控制,Q2导通时取消降噪功能,Q2截止时亮度信号经Q1缓冲后通过陷波器滤除高频噪声再经Q3缓冲输出送至下一级电路.此电路主要是抑制彩色信号对亮度信号的干扰。
