霍尔元件控制的交流开关电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-23 13:14

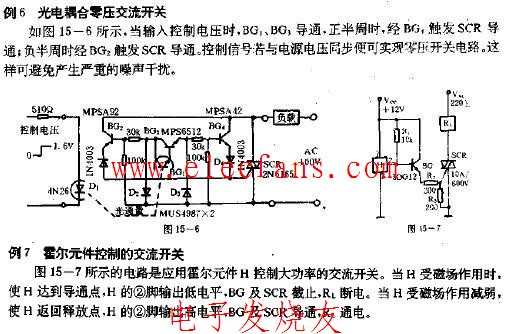

霍尔元件控制的交流开关电路图
上图的电路是应用霍尔元件H控制大功率的交流开关。当H受磁场作用时，使H达到导通点的2脚输出低电平，BG及SCR截止，R1断电。当H受磁场作用减弱，使H返回释放点，H的2脚输出高电平，BG及SCR导通，R2通电。
