ad转换接口电路
1引言
模／数转换是现代测控电路中非常重要的环节，它有并行和串行两种数据输出形式。目前，模／数转换器ADC已被做成大规模集成电路，并有多种型号和种类可供选择。本文介绍了AD7654的性能特点，并设计了AD7654与单片机ADuC848的接口电路，同时给出了软件流程和相应的汇编源程序。
2 AD7654的性能特点和工作原理
AD7654是ADI公司推出的一种低功耗、四通道、电荷再分布式高速A／D转换器，该A／D转换器的主要特点是：16位分辨率且无漏失码；0 V～5 V模拟输入范围；SPI／OSPI／Microwire／DSP兼容；两个允许同步采样的低噪音、高带宽跟踪／保持放大器；功耗典型值为120 mW；可提供串行和并行两种输出接口，给予用户灵活的选择。串行A／D转换的速率很高。并且具有体积小、功耗低、占用单片机口线少的优点，文中采用串行模式设计电路，有关引脚说明如下：
A0：转换通道选择；
A/B：高电平时，先输出A通道转换数据再输出B通道转换数据，低电平反之；
SER/PAR：串行／并行模式选择。低电平为并行模式。高电平为串行模式；
EXT/INT：高电平时选择外部时钟。低电平时选择内部时钟：
SDOUT：转换数据输出位；
SCLK：串行数据时钟输入或输出(取决于EXT／INT的逻辑状态)；
CNVST：开始转换。CNVST的下降沿使内部采样保持进入保持状态并开始转换：
BUSY：正在转换标志；
EOC：转换结束标志。
AD7654的转换过程由CNVST下降沿启动，转换启动与CS和RD信号状态无关，A0引脚控制转换通道的选择。在转换结束之前，即使掉电转换也不会重新开始或终止。转换进行过程中，BUSY变为高电平，EOC也为高电平，EOC在每一个通道转换结束后变为低电平，而BUSY线在两个通道转换全部结束后才变为低电平，转换的32位数据可以从SDOUT上读出。转换时序图如图1所示。AD7654有串行和并行两种接口方式，每种接口方式又有主从两种模式，本文介绍其串行接口下从模式的硬件和软件设计。
3 AD7654与单片机的接口电路设计

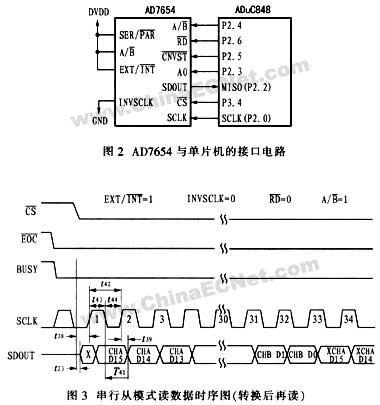

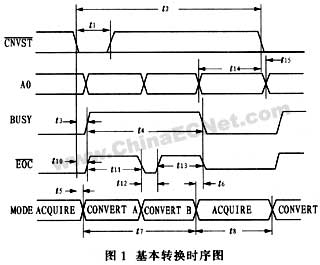

在本系统中，单片机选用ADI的ADuC848．具体的接口电路如图2所示。笔者设计AD7654工作在串行从模式下，因此其数据的转换和读取都需要微处理器ADuC848的控制．所需的高精度2．5 V基准电压由AD780提供，AD7654上所有的电源和地之间都需连接去耦电容器。因为ADuC848的P1口只能作为输入口，而P0口被USB接口器件占用，所以AD7654的控制引脚只能连接到单片机P2和P3口上的部分端口。在实验电路中，AD7654的SER／PAR和EXT／INT引脚直接由硬件置高电平，INVS-CLK由硬件置低电平，使ADC以串口方式工作．同时使数据输出由外部时钟控制。由于AD7654是两个通道同时采样，所以需要给A／B置位以控制数据的输出顺序。ADuC848的P2．5引脚接至AD7654的CNVST．这样只需要通过单片机ADuCu848控制使P2．5产生一个宽度大于5 ns的负脉冲．该负脉冲的下降沿就可以启动ADC开始转换，转换的时间约为2μs。当转换结束时，BUSY引脚上的信号就会变成低电平，从而通知单片机可以开始读取转换的数据，由于实际AD7654转换速度很快，因此BUSY线可以不用，启动转换后可以直接读取数据。在单片机读取数据前，需要通过P2．6和P3．4口给读选通RD和片选CS置零。以使SDOUT上的数据有效。然后单片机通过P2．0(SCLK)引脚向AD7654发送8个时钟脉冲，与此同时单片机就可以通过P2．2口从SDOUT上读取8位转换的数据。串行从模式下读数据时序图如图3所示。

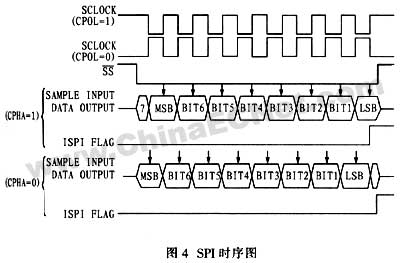

该系统中微处理器ADuC848与A／D转换器AD7654之间的数据传送采用SPI(串行外设接口)方式。SCLOCK是主机的时钟线，为MISO数据的发送和接收提供同步时钟信号。每一位数据的传输都需要1次时钟作用，因而发送或接收1个字节的数据需要8个时钟的作用。SPI有2个相关的寄存器：即SPICON和SPIDAT，其中SPICON包含各种标志位、使能位、方式位及时钟位；另一个SPI寄存器是SPIDAT，对这一寄存器的写操作会使SCLOCK产生8个时钟脉冲，从高位开始一位一位地发送数据。如果写操作发生在其他数据正在传输的过程中，那么WCOL将置位。如果写操作进行时没有其他数据在传输，输入字节保留在移位寄存器中，此时ISPI自动置位(如果有中断设置，则产生中断)，移位寄存器的数据将被锁存到SPIDAT中，此后对SPIDAT的读操作将把数据读出。SPI时序图如图4所示。
| |
4应用软件设计

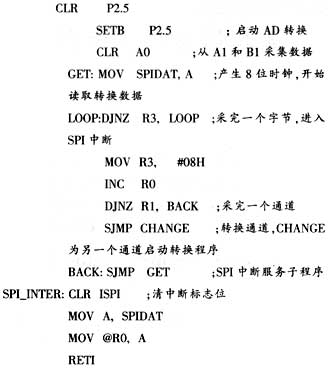

下面给出数据采集实验中，AD7654工作在串行从模式下的软件流程(如图5所示)和核心汇编源程序(转换结果存在30H中)。
汇编源程序：
5 结束语
采用AD7654串行模式进行A／D转换具有速度快、精度高、功耗低、占用口线少的优点．非常适用于AC伺服电动机控制、频率转换、三相功率监视、不间断电源、四通道数据取样和汽车电子等方面。该系统电路已在实验中调试通过．实际应用中应考虑灵活性，所有控制线均由软件控制实现。
12位A/D转换器AD574及其接口电路
AD574A是美国模拟数字公司（Analog）推出的单片高速12位逐次比较型A/D转换器，内置双极性电路构成的混合集成转换显片，具有外接元件少，功耗低，精度高等特点，并且具有自动校零和自动极性转换功能，只需外接少量的阻容件即可构成一个完整的A/D转换器，其主要功能特性如下：
分辨率：12位 非线性误差：小于±1/2LBS或±1LBS 转换速率：25us 模拟电压输入范围：0—10V和0—20V，0—±5V和0—±10V两档四种 电源电压：±15V和5V 数据输出格式：12位/8位 芯片工作模式：全速工作模式和单一工作模式
AD574A的引脚说明：
[1]. Pin1(+V)——+5V电源输入端。
[2]. Pin2( )——数据模式选择端，通过此引脚可选择数据纵线是12位或8位输出。
[3]. Pin3( )——片选端。
[4]. Pin4(A0)——字节地址短周期控制端。与 端用来控制启动转换的方式和数据输出格式。须注意的是， 端TTL电平不能直接+5V或0V连接。
[5]. Pin5( )——读转换数据控制端。
[6]. Pin6(CE)——使能端。 [7]. Pin7(V+)——正电源输入端，输入+15V电源。
[8]. Pin8(REF OUT)——10V基准电源电压输出端。
[9]. Pin9(AGND)——模拟地端。
[10]. Pin10(REF IN)——基准电源电压输入端。
[11]. Pin(V-)——负电源输入端，输入-15V电源。
[12]. Pin1(V+)——正电源输入端，输入+15V电源。
[13]. Pin13(10V IN)——10V量程模拟电压输入端。
[14]. Pin14(20V IN)——20V量程模拟电压输入端。
[15]. Pin15(DGND)——数字地端。
[16]. Pin16—Pin27(DB0—DB11)——12条数据总线。通过这12条数据总线向外输出A/D转换数据。
[17]. Pin28(STS)——工作状态指示信号端，当STS=1时，表示转换器正处于转换状态，当STS=0时，声明A/D转换结束，通过此信号可以判别A/D转换器的工作状态，作为单片机的中断或查询信号之用。 |
