74LS161计数器及显示应用电路图

电子发烧友 2019-01-23 74LS161

74LS161计数器及显示应用电路图

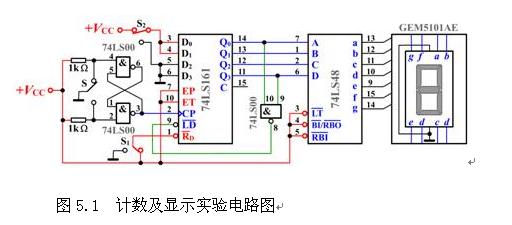

电路中由两个与非门构成单脉冲发生器，计数器74LS161对其产生的脉冲进行计数，计数结果送入字符译码器并驱动数码管，使之显示单脉冲发生器产生的脉冲个数。
