~兼具更宽SOA范围和更低导通电阻，被全球知名云平台企业认证为推荐器件~

中国上海，2025年6月3日——全球知名半导体制造商ROHM（总部位于日本京都市）今日宣布，开发出100V耐压的功率MOSFET^*1“RY7P250BM”，是AI服务器的48V电源热插拔电路^*2以及需要电池保护的工业设备电源等应用的理想之选。

RY7P250BM为8×8mm尺寸的MOSFET，预计该尺寸产品未来需求将不断增长，可以轻松替代现有产品。另外，新产品同时实现了更宽SOA范围^*3（条件：V_DS=48V、Pw＝1ms/10ms）和更低导通电阻（R_DS(on)）^*4，由此既可确保热插拔（电源启动）工作时的更高产品可靠性，又能优化电源效率，降低功耗并减少发热量。

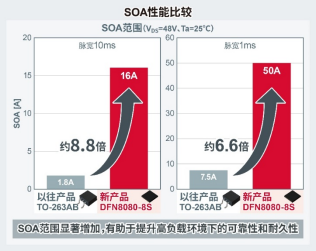

为了兼顾服务器的稳定运行和节能，热插拔电路必须具有较宽的SOA范围，以承受大电流负载。特别是AI服务器的热插拔电路，与传统服务器相比需要更宽的SOA范围。RY7P250BM的SOA在脉宽10ms时可达16A、1ms时也可达50A，实现业界超优性能，能够应对以往MOSFET难以支持的高负载应用。

RY7P250BM是具有业界超宽SOA范围的MOSFET，并且实现了更低导通电阻，从而大幅降低了通电时的功率损耗和发热量。具有宽SOA范围的普通8×8mm尺寸100V耐压MOSFET的导通电阻绝大多数约为2.28mΩ，而RY7P250BM的导通电阻则降低了约18%——仅有1.86mΩ（条件：V_GS=10V、I_D=50A、T_j=25℃）。这种低导通电阻有助于提升服务器电源的效率、减轻冷却负荷并降低电力成本。

与此同时，RY7P250BM还被全球知名云平台企业认证为推荐器件，预计未来将在AI服务器领域得到更广泛的应用。在注重可靠性与节能的服务器领域中，RY7P250BM更宽SOA范围与更低导通电阻的平衡在云应用中得到了高度好评。

新产品已经暂以月产100万个的规模投入量产（样品价格800日元/个，不含税）。前道工序的生产基地为ROHM Co., Ltd.（日本滋贺工厂），后道工序的生产基地为OSAT（泰国）。另外，新产品已经开始通过电商进行销售，通过电商平台均可购买。

未来，ROHM将继续扩大适用于服务器和工业设备48V电源的产品阵容，通过提供效率高且可靠性高的解决方案，为建设可持续ICT基础设施和节能贡献力量。

＜开发背景＞

随着AI技术的飞速发展，数据中心的负载急剧增加，服务器功耗也逐年攀升。特别是随着配备生成式AI和高性能GPU的服务器日益普及，如何兼顾进一步提升电力效率和支持大电流这两个相互冲突的需求，一直是个难题。在此背景下，相较传统12V电源系统具有更高转换效率的48V电源系统正在加速扩大应用。另外，在服务器运行状态下实现模块更换的热插拔电路中，需要兼具更宽SOA范围和更低导通电阻的MOSFET，以防止浪涌电流*5和过载时造成损坏。新产品“RY7P250BM”在8×8mm尺寸中同时具备业界超宽SOA范围和超低导通电阻，有助于降低数据中心的功率损耗、减轻冷却负荷，从而提升服务器的可靠性并实现节能。

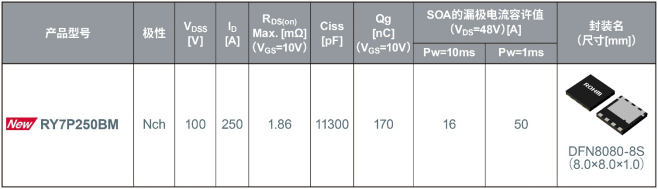

＜产品主要特性＞

＜应用示例＞

AI（人工智能）服务器和数据中心的48V系统电源热插拔电路

工业设备48V系统电源（叉车、电动工具、机器人、风扇电机等）

AGV（自动导引车）等电池驱动的工业设备

UPS、应急电源系统（电池备份单元）

＜电商销售信息＞

发售时间：2025年5月起

新产品在其他电商平台也将逐步发售。

产品型号：RY7P250BM

＜关于EcoMOS^TM品牌＞

EcoMOS^TM是ROHM开发的Si功率MOSFET品牌，非常适用于功率元器件领域对节能要求高的应用。

EcoMOS^TM产品阵容丰富，已被广泛用于家用电器、工业设备和车载等领域。客户可根据应用需求，通过噪声性能和开关性能等各种参数从产品阵容中选择产品。

?EcoMOS?是ROHM Co., Ltd.的商标或注册商标。

＜术语解说＞

*1）功率MOSFET

适用于功率转换和开关应用的一种MOSFET。目前，通过给栅极施加相对于源极的正电压而导通的Nch MOSFET是主流产品，相比Pch MOSFET，具有导通电阻小、效率高的特点。因其可实现低损耗和高速开关而被广泛用于电源电路、电机驱动电路和逆变器等应用。

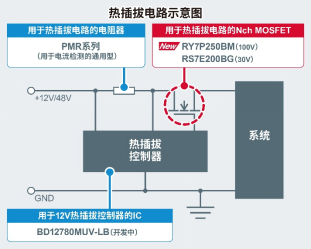

*2）热插拔电路

可在设备电源运转状态下实现元器件插入或拆卸的、支持热插拔功能的整个电路。由MOSFET、保护元件和接插件等组成，负责抑制元器件插入时产生的浪涌电流并提供过流保护，从而确保系统和所连接元器件的安全工作。

*3）SOA（Safe Operating Area）范围

元器件不损坏且可安全工作的电压和电流范围。超出该安全工作区工作可能会导致热失控或损坏，特别是在会发生浪涌电流和过电流的应用中，需要考虑SOA范围。

*4）导通电阻（RDS(on)）

MOSFET工作（导通）时漏极与源极间的电阻值。该值越小，工作时的损耗（功率损耗）越少。

*5）浪涌电流（Inrush Current）

在电子设备接通电源时，瞬间流过的超过额定电流值的大电流。因其会给电源电路中的元器件造成负荷，所以通过控制浪涌电流，可防止设备损坏并提高系统稳定性。
