Vishay 扩充 ILHB 系列车规级铁氧体磁珠，支持更广泛的 EMC 降噪应用
器件现已推出 0402、0603、0805、1008、1206 多款小型封装，额定电流高达 6A，阻抗范围10Ω～2700Ω
美国 宾夕法尼亚 MALVERN、中国 上海 — 2026 年 7 月 13 日 — 日前，威世科技Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，扩展其适用于大电流滤波的 ILHB 系列车规级多层片式铁氧体磁珠。Vishay Dale 器件提升通流能力、缩小封装尺寸，进一步扩大阻抗范围，可满足更多场景下的电磁兼容（EMC）降噪需求。

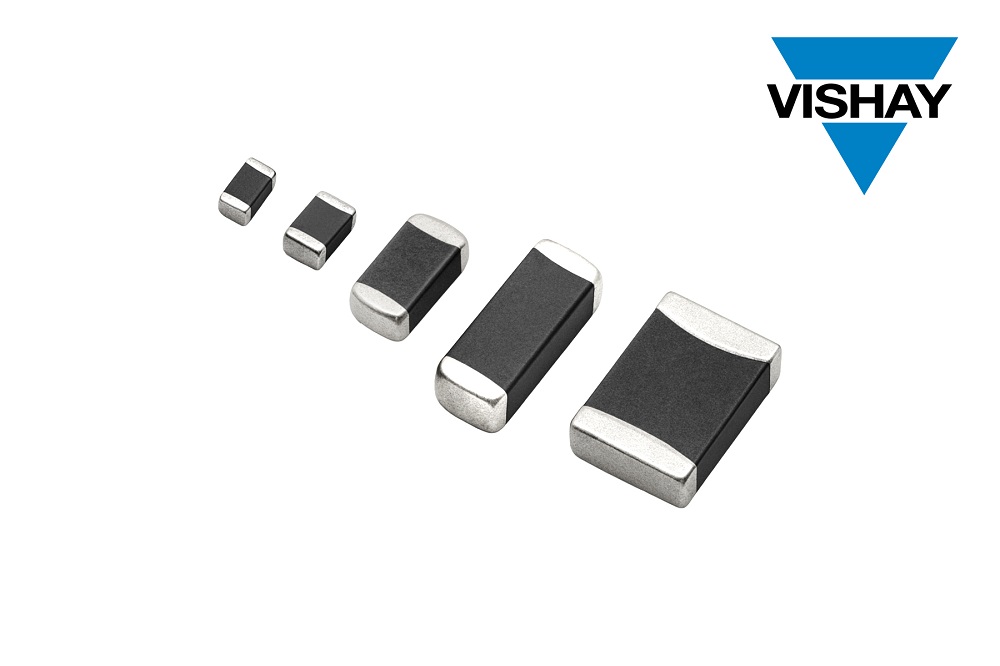

ILHB 系列现有 0402、0603、0805、1008 以及 1206 五种封装，额定电流高达 6A，阻抗值为 10 Ω 至 2700 Ω。产品阵容扩充后，设计人员可选用更小的封装器件实现更大通流；同封装、同阻抗下，产品载流能力提高两到三倍。
经过封装、额定电流及阻抗范围全面扩充，ILHB 系列铁氧体磁珠可满足广泛电磁兼容降噪应用场景下，各种设备大电流、高频及专用信号滤波需求，包括车载配电与能源管理系统、工业自动化系统、家居和楼宇控制装置、计算机及外设、消费类设备、白色家电、医疗仪器、航空电子设备、通信基础设施等。
为简化器件选型，ILHB系列产品数据手册已补充多项设计参数，工程师无需查阅多张特性图表，即可预估磁珠不同频率下的电气性能。新增参数包含：阻抗峰值与对应频率、阻抗低于标称值以下的频率、电抗-电阻频率交叉点（X-R 交点）。
该系列器件通过 AEC Q200 认证，采用银质（Ag）内电极，外部镀层为铜（Cu）、镍（Ni）、锡（Sn）。铁氧体磁珠的工作温度范围为 -55 °C 至 +125 °C，符合 RoHS和 Vishay绿色标准，无卤素。
器件规格表：
产品编号 | |||||
封装 | 0402 | 0603 | 0805 | 1008 | 1206 |
尺寸 (mm) | 1.0 x 0.5 x 0.5 | 1.6 × 0.8 × 0.8 | 2.0 × 1.2 × 0.85 | 2.5 × 2.0 | 3.2 × 1.6 |
100 MHz 下 Z 值(W) | 10 至 1800 | 22 至 2500 | 17 至 2700 | 300 至 600 | 19 至 1000 |
DCR 最大值 (mW) | 18 至 2400 | 7 至 1800 | 10 至 800 | 30 | 10 至 300 |
85 °C 下额定 DC(1) 电流 (A) | 0.05 至 3.1 | 0.05 至 6 | 0.2 至 6 | 4 | 0.5 至 6 |
Zpk (2) (W) | 19 至 3738 | 28 至 2526 | 21.6 至 31 868 | 554 至 670 | 32.68 至 1167 |
Zpk (3)下 F (MHz) | 97 至 1329 | 78 至 1000 | 72 至 1132 | 122 至 155 | 61 至 2921 |
100 MHz 下Z 典型值 (W) | 10 至 2038 | 22 至 2200 | 17 至 2713 | 309 至 517 | 17.2 至 1000 |
ZDO 下 F (4) (MHz) | 125 至 > 10 000 | 100 至 8000 | 84 至 8000 | 138 至 222 | 100 至 > 10 000 |
XL/XR 交叉点 (5) (MHz) | 31 至 710 | 26 至 439 | 23 至 298 | 100 至 117 | 25 至 120 |
(1) 额定电流指20 °C 环境温度下温升达到 40 °C 时的直流电流
(2) Zpk = 阻抗曲线峰值
(3) Zpk 下 F = Zpk对应的频率
(4) ZDO 下 F= 高于 100MHz阻抗降至标称阻抗时的频率
(5) XL/XR 交叉点 = 抗与阻抗的交叉点
ILHB 系列铁氧体磁珠现可提供样品并已实现量产，供货周期为 8 到 10 周。
