使用DBM设计的频率变换电路及制作

DBM电路的设计

DBM电路的构造简单，在设计时要注意以下几点：

▲各输入出端子的阻抗要取得匹配 在此，使各输入出端子的阻抗设计为50Ω。如果没有取得匹配，发生反射波，会使DBM电路的平衡遭受破坏，且产生不必要的辐射干扰。 为了取得匹配，可以如下图所示，插入阻抗匹配体(pad)，此虽然会使信号衰减约3dB，但是，如图(b)所示，即使在最壤的场合，SWR也为3以下，反射可以减为一半以下。

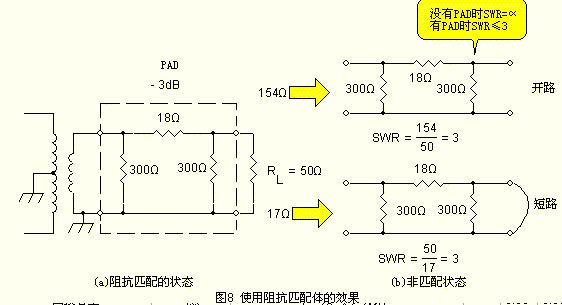

图 使用阻抗匹配体的效果(使用此匹配用电阻，虽然会使信号衰减3dB，但是，可以减少不匹配的影响。

(使用此匹配用电阻，虽然会使信号衰减3dB，但是，可以减少不匹配的影响。)

▲要选用特性一致的高频二极管 最理想的二极管为顺方向电压为0V,实际上为不可能。因此，如果使用顺方向电压特性为一致的4个二极管，也可以使其工作原理接近理想。当然，最好是顺方向电压愈低，电极间电容量愈小。

ND487C1-3R管脚极性

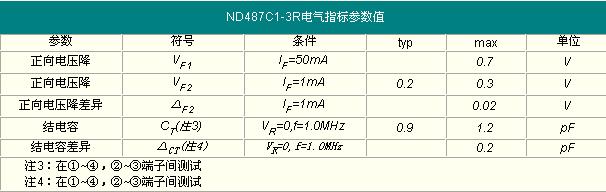

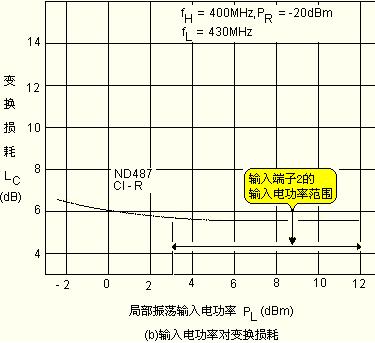

图9 Shottky Barrier Diode Quard ND487C1-3R的特性[取自日本电气公司之规格表](将4个特性为一致的二极管在内部连接)

在此使用称为Shottky Barrier Diode Quard的ND487C1-3R(NEC)。图9所示的为其特性图。将特性为一致的4个二极管在内部连接，为DBM的专用品。 由特性图可以知道输入输入端子2的振荡器的输入电功率为+3dBm(约2mW)~l2dBm(约16mW)。此时的变换损失为5.5dB，再加上阻抗匹配体的损失3dB，总共有8.5dB的损失。 ▲DBM用变压器 变压器可使用环形铁芯(Toroidal Core)或使用电视UHF用的锰镉铁芯。在此使用图10所示的Amidon公司的环形铁芯FT37-#43，使用直径0.26mm的漆包线做3重的4圈卷绕，以作出1：2的变压器T1，T2。

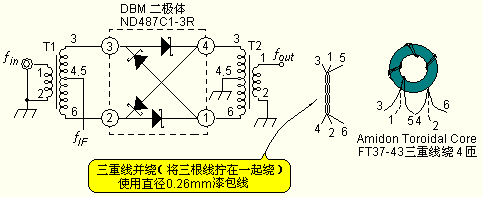

图10 DBM变压器的作法(使用漆包线做3重扭曲卷绕)

通高频滤波器的设计

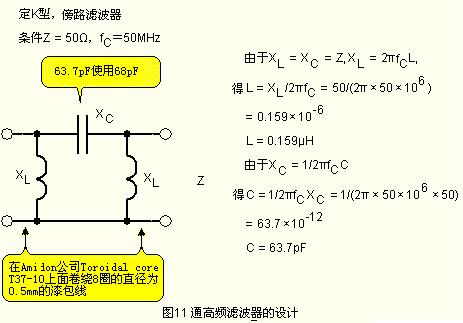

由DBM所输出的信号为(fin+fosc)与(fin-fosc)，利用通高频滤波器可以只让(fin+fosc)通过，而将(fin-fosc)衰减。 图11所示的为通高频滤波器的设计式子与数据。称之为定K型滤波器，可以得到输入出阻抗为50Ω，截止频率为50MHz。

(由定K型滤波器的公式，可以计算出L，C值。由于电流值很小，因此不存在电流容量的问题。)

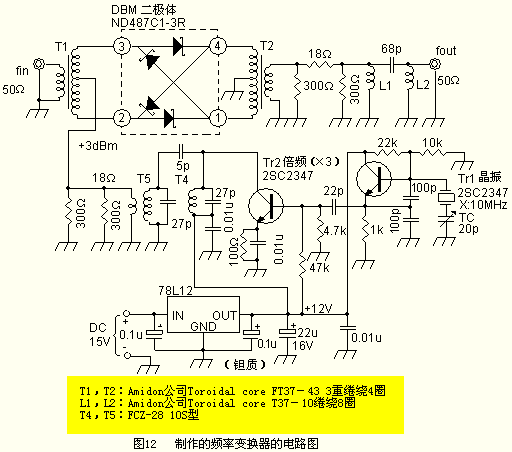

由图中的公式，可以得到线圈值为L=0.159μH 此可以在Toroidal coreT37-#10上，以直径0.5mm的漆包线卷绕8圈。由计算式，可以得到C=63.7pF，在此使用C=68pF。 频率变换器的制作与调整 频率变换器的全体构成如图12所示。图13为印刷电路基板。 在DBM部分为将接地图样扩广。将二极管ND487C1-3R与变压器T1，T2以最短距离连接。调整方法如下。首先，如图14所示，将计频器连接在振荡电路的晶体管Tr1射极，然后调整修整用电容20pF，使振荡频率成为10MHz。 如果将此一修整电容器调至最大，振荡频率也是10MHz以上时，则于基板的背面再并联10pF的电容。
