上海光宇睿芯：走在中国分立器件产业的成长道路上
伴随着中国制造的发展壮大、半导体生产线的引进、工艺技术的突破，近几年来，中国的半导体分立器件得到了飞速发展，许多产品的品质达到了世界一流、产量做到了世界第一，比如以下产品：
1、通讯设备的制造方面：半导体防雷器件（过压保护器件）与TVS器件；
2、手机和手持终端：半导体ESD保护器件/稳压管；小功率肖特基二极管；数字三极管/三极管。
刘建超介绍，睿芯微电子有限公司公司主要产品包括TVS/ESD保护器件/稳压管、图像方向传感器、低压MOSFET器件、肖特基二极管、数字三极管/三极管、其他小功率二极管、霍尔开关、过压保护器件等。公司主要客户有中兴通讯、华为技术（贴牌）、上海奕文 / 龙旗科技、桑达-飞利浦、星玛 / 文泰科技、TCL-阿尔卡特、深圳隆宇世纪、经纬科技、三星-AUX / 波导股份、金立 / 万利达。
TVS/ESD的优点分析：
箝位系数小，导通电阻小
体积小，易于集成
响应速度快（10E-12秒级）
不退化，可靠性高
性能最好的ESD保护器件
TVS/ESD保护器件主要应用：安防系统过压及静电保护、手持终端ESD/EMI保护、以太网交换机保护、LED及其灯具、军用电子设备的接口保护。
TVS/ESD 发展趋势：低电压化（低于3V）、低电容化（低于1PF）、微型化、集成化。
大功率TVS的应用主要有：安防领域、防雷模块、电源系统、电表和工业仪表、工控设备、通讯设备、军用电子设备的接口等。
TVS发展趋势：低电容化、微小型化。
刘建超介绍到，睿芯稳压管产品可实现大功率产品小封装，如SOD323封装，功率可以达到500mw，而常规产品仅为200mw。睿芯还可研发并生产符合客户参数要求的特定产品，已根据MTK要求研制并生产了MM3Z5V1-5、SEZ52C5V1-3，并已经通过MTK测试认证。
半导体过电压保护器件主要应用：XDSL （ADSL、VDSL、）传输设备、T1/E1、485 、232等通讯设备接口、电话机、传真机、电子仪器仪表程控交换机及其配线架、数据线、VOIP、光端机、SPLITER等。发展趋势：低电容化（低于20PF）、集成化、智能化 (可以程控其导 通电压）。
低压、大功率MOSFET
目前，国产低压大功率MOSFET已经占据国内锂电池保护板行业供货的主导地位，其产品质量也已经完全能够满足使用要求。比亚迪电子、中兴瑞德电子、光宇电源、力神电源、飞毛腿电池五大锂电池生产商都已经大批量使用的国产低压大功率MOSFET三极管。
分类：1、N沟低压MOSFET；2、P沟低压MOSFET；3、N + P低压MOSFET；4、P沟低压MOSFET+肖特基二极管；5、双N或双P沟道MOSFET。
应用：锂电池保护板；手机和其他手持终端；LED 广告屏 / LED 灯的驱动电源；笔记本电脑；学习机和电子书；开关电源（同步整流）；数码相机 / 数码相框。
产品特色与发展方向：1、小信号MOSFET（小于1.5A）。小型开关领域正日益向低压驱动方向发展，SINO-IC在2010年将推出一系列小封装低功耗MOSFET,正适应了这些需求。2、单体多芯封装形式。单封装体内复合P型和N型MOSFET,以及MOSFET和肖特基二极管，优化了电路，并节省了线路板面积。3、单位面积内的封装功率越来越大。MOSFET芯片的单位面积通态电阻越来越小，单位面积功耗显著下降。另一方面也得益于封装技术的提高。

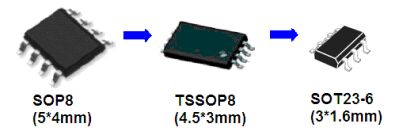

SINO-IC在2010年将推出一系列小封装低功耗MOSFET

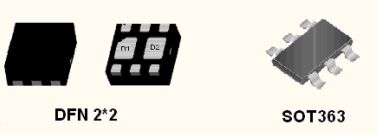

单体多芯封装形式

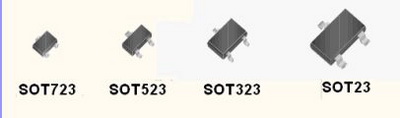

单位面积内的封装功率越来越大
肖特基二极管
应用：移动通信设备、手机及其他手持终端设备、数码产品、微波通信电路、驱动器、开关电源、变频器、LCD显示屏等。
数字三极管/三极管
三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。数字三极管就是在数字电路应用领域中经常使用的、将偏置电阻和晶体管集成在一起，构成一个倒相器。由于外观还是三只脚，故称为数字三极管。数字三极管具有高输入阻抗，低噪声的特点；为内部集成电阻，优化了电路结构，几何尺寸小，当做驱动器使用，非常方便。
应用：数码相机、摄像机、手机及其他手持终端、PDA、玩具、电子书、数码相框等。

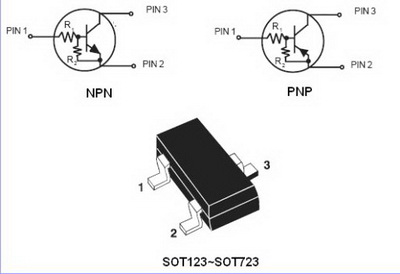

数字三极管结构与封装
图像方向传感器
刘建超表示，SINO-IC开发的方向传感器是基于光学式 的4方向检测传感器, 特点为表面贴装，体积小;光学式工作，受机械振动和磁场影响小; 可准确检测上、下、左、右四个方向。
方向传感器应用：数码相机、摄像机、手机及其他手持终端、PDA、玩具、电子书、数码相框等。
大功率双极三极管
目前，国产大功率双极三极管已经占据国内电子镇流荧光灯生产行业供货的主导地位，其产品质量也已经完全能够满足使用要求。OSRAM、GE、PHILIPS三大照明巨头在国内的工厂也已经大批量使用的国产大功率双极三极管。
