       智能插座系统设计

       本设计由计量模块、显示模块和控制模块三部分组成（见图1），本文将对关键的计量模块设计进行重点讲述。

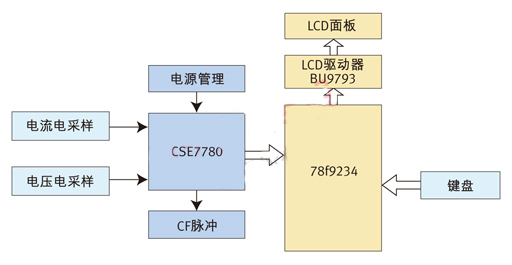

图1：基于CSE7780智能插座系统框图

　　1、计量功能设计

　　本系统采用的是CSE7780，该芯片能够提供有功功率、有功能量、电流有效值、电压有效值、线频率、过零中断等功能，提供全数字增益、相位、偏置电流校准，有功能量脉冲从PF管脚输出。此外，CSE7780提供一个SPI串行接口，可以与外部MCU进行通信，而且内部具有电源监控电路，可以保障芯片的正常作。

　　如图2所示，本系统计量包括电流、电压采样两部分。

　　（1） 电流信号采样

　　电流采样电路中，电流流经锰铜分流器时会在计量芯片的电流采样通道上产生一个压降，不同的电流信号在分流器上形成的压降不同，计量芯片通过采集在分流器上形成的电压信号，从而实现了对电流信号的采集。

　　（2） 电压信采样

　　电压采样通常是采集的是零线上的信号，由于电压信号较大，本系统设计直接通过电阻网络降压的方式实现对电压信号的采样。

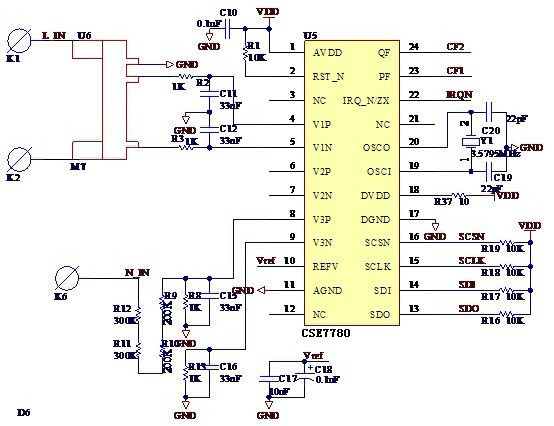

图2：基于CSE7780智能插座的计量电路

　　2、显示模块设计

　　本系统设计方案的显示部分采用的液晶驱动控制芯片为HT1621，该液晶驱动能够4*32的液晶段码，完全能够满足显示驱动的要求，可显示电量、电压有效值、电流有效值、有功功率等信息。

　　3、电源模块

　　从产品的空间因素方面考虑，本系统设计的电源采用了非隔离电源，该电源电路能够提供大约60mA的电流。
