凌力尔特推出可提供低输入和输出纹波的高压负输出充电泵
来源：华强电子网 作者：—— 时间：2012-05-10 13:54

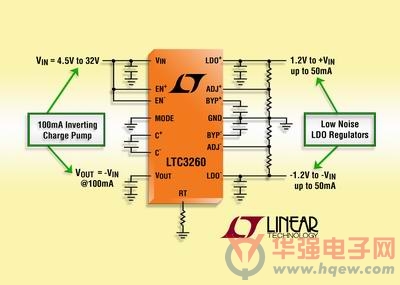

5月10日，凌力尔特公司推出通用高压充电泵 LTC3260 和 LTC3261。LTC3261 是高压负输出充电泵，可提供高达 100mA 的输出电流。LTC3260 具有与 LTC3261 相同的充电泵，但还包括两个正及负 LDO 稳压器，每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器由负输出充电泵的输出供电。正和负 LDO 输出电压可用外部电阻器分压器分别调节至 1.2V 和 -1.2V。两款器件均在 4.5V 至 32V 的宽输入电压范围内工作。
LTC3260 和 LTC3261 非常适用于各种应用，例如用高压输入产生的低噪声双极性 / 负输出电源、工业 / 仪器用低噪声偏置电压发生器、便携式医疗设备和汽车信息娱乐系统。
LTC3260 和 LTC3261 的内部充电泵可工作于低静态电流的突发模式 (Burst Mode?) 或低噪声的恒定频率模式 (效率高达 88%)。以突破模式工作时，充电泵输出调节至 -0.94 ? VIN。另外，以突发模式工作时，如果两个 LDO 都启动，那么 LTC3261 仅吸取 60μA 静态电流，而 LTC3261 则吸取 100μA。恒定频率工作提供低输入和输出纹波；在这种模式时，充电泵产生等于 -VIN 的输出，并以固定的 500kHz 频率或用一个外部电阻器设定在 50kHz 至 500kHz 的频率范围内工作。其他 IC 特点包括很少的外部组件、采用陶瓷电容器可稳定、在启动时防止过大电流的软启动电路、以及短路和过热保护。
工艺和价格
LTC3260 采用扁平 (0.75mm) 3mm x 4mm 14 引线 DFN 封装和 16 引线 MSOP 封装，两种封装均有底面导热衬垫。LTC3261 采用 12 引线 MSOP 封装，也有底面导热衬垫。这两款器件的 E 级和 I 级工作节温为 -40°C 至 +125°C。LTC3260 的 E 级版本之千片批购价为每片 3.40 美元，而 LTC3261 则为每片 2.87 美元。两款器件均有现货供应。如需更多信息，请登录 www、linear、com、cn/product/LTC3260 和 www、linear、com、cn/product/LTC3261。
LTC3260：双电源负输出充电泵
· VIN 范围：4.5V 至 32V
· 负输出充电泵产生 -VIN
· 充电泵输出电流高达 100mA
· 低噪声负 LDO 后置稳压器 (ILDOˉ = 50mA 最大值)
· 低噪声独立正 LDO 稳压器 (ILDO+ = 50mA最大值)
· 两个 LDO 稳压器都接通并以突发模式工作时，静态电流为 100uA
· LDO 压差 = 300mV/50mA
· 50kHz 至 500kHz 可编程振荡器频率
· 用陶瓷电容器可稳定
· 短路 / 过热保护
· 扁平 3mm x 4mm 14 引脚 DFN 和耐热增强型 16 引脚 MSOP 封装
LTC3261：负输出充电泵
· VIN 范围：4.5V 至 32V
· 负输出充电泵产生 -VIN
· 充电泵输出电流高达 100mA
· 以突发模式工作时静态电流为 60uA
· 50kHz 至 500kHz 可编程振荡器频率
· 短路 / 过热保护
· 扁平耐热增强型 12 引脚 MSOP 封装
